Safírová okna Přesné průchozí otvory představují specializované optické a ochranné komponenty používané v systémech, které vyžadují jak průhlednost pro pozorování, tak mechanický přístup skrz stejný díl. Na rozdíl od standardního plochého safírového okénka obsahuje tento typ komponenty jeden nebo více přesně obrobených otvorů pro senzory, elektrické průchodky, kanály pro tekutiny, upevňovací prvky, optická vlákna nebo prvky pro mechanické vyrovnání.
Vzhledem k tomu, že safír je mimořádně tvrdý, chemicky stabilní a odolný vůči vysokým teplotám, je vytvoření čistého otvoru s přesnými rozměry podstatně náročnější než vrtání do běžného skla. Průměr otvoru, kvalita okrajů, tolerance polohy, povrchová úprava i zbývající tloušťka stěny musí být pečlivě kontrolovány, aby se zabránilo vzniku trhlin a zachovala se pevnost hotového okna.
Tento článek vysvětluje konstrukční zásady, výrobní postupy, požadavky na kontrolu kvality a typické oblasti použití safírových oken s průchozími otvory.
Co je to safírové okénko s průchozím otvorem?

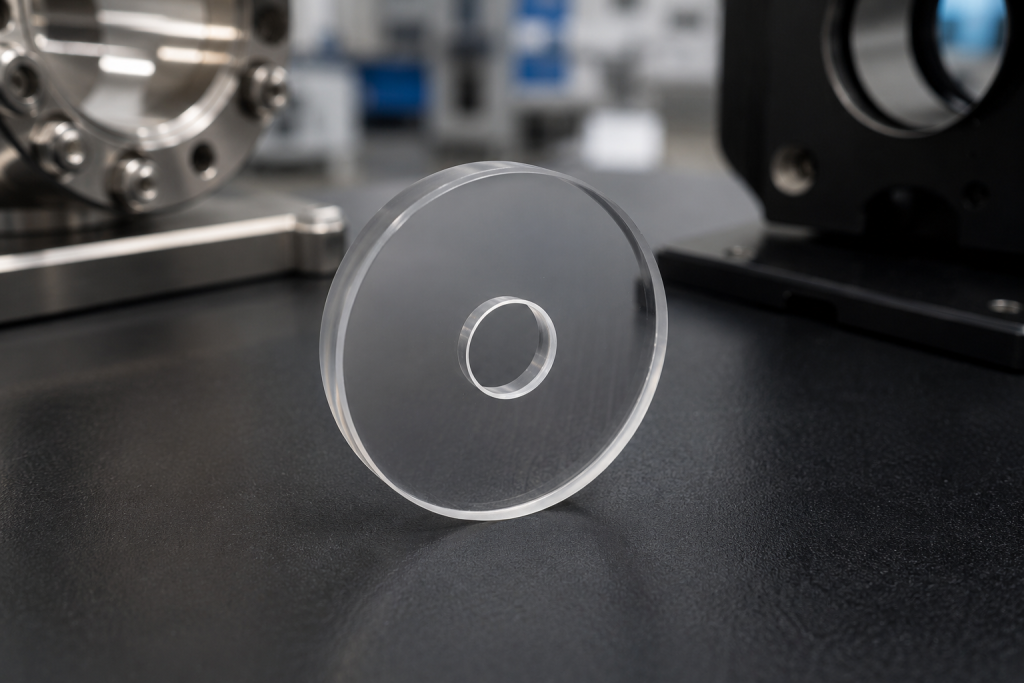

Safírové okénko s průchozím otvorem je průhledná safírová deska, kotouč, prstenec nebo součástka libovolného tvaru, která obsahuje otvor procházející materiálem skrz naskrz.
Otvor může být umístěn:
- Uprostřed kulatého safírového okénka
- V blízkosti okraje součásti
- V čtvercové nebo obdélníkové safírové desce
- Ve stupňovité nebo zapuštěné safírové struktuře
- Jako součást vzoru s více otvory
- V kombinaci s drážkami, žlábky nebo zahloubenými prvky
Tato okénka se běžně používají v případech, kdy optický systém vyžaduje ochrannou průhlednou bariéru, která zároveň umožňuje průchod další součásti skrz okénko.
Například středový otvor může sloužit k uložení snímače, optického vlákna, elektrody, hřídele nebo přívodu plynu, zatímco okolní safírová oblast chrání vnitřní sestavu před teplem, tlakem, oděrem nebo působením chemikálií.
Proč se safír používá na okna s otvory
Safír je monokrystalická forma oxidu hlinitého. Díky kombinaci optických, mechanických a tepelných vlastností je vhodný pro použití v náročných podmínkách.
Vysoká tvrdost a odolnost proti opotřebení
Safír má tvrdost podle Mohsovy stupnice přibližně 9, díky čemuž je vysoce odolný proti poškrábání, oděru a erozi způsobené částicemi. To je obzvláště užitečné v průmyslových systémech, kde může být povrch okénka vystaven prachu, kalům, opakovanému čištění nebo mechanickému kontaktu.
Široký rozsah optického přenosu
Vysoce kvalitní safír dokáže propouštět světlo od ultrafialového záření přes viditelné spektrum až po infračervené záření. Rozsah užitečné propustnosti závisí na kvalitě materiálu, tloušťce, povrchové úpravě a povlaku.
Díky tomu lze u safírového okénka s otvorem kombinovat mechanický přístup s optickým pozorováním, osvětlením nebo snímáním.
Odolnost vůči vysokým teplotám
Safír si zachovává užitečnou pevnost i při teplotách výrazně převyšujících hodnoty, které snáší většina běžných optických skel. Používá se proto v pecích, spalovacích systémech, polovodičových zařízeních a vysokoteplotních snímačích.
Chemická stabilita
Safír je odolný vůči mnoha kyselinám, zásadám, rozpouštědlům a procesním plynům. Díky tomu je vhodný pro chemické reaktory, vakuové komory, plazmové systémy a náročná laboratorní prostředí.
Vysoká mechanická pevnost
Je-li safír správně navržen a namontován, dokáže odolat tlaku, nárazům i teplotním cyklům. Obrábění otvoru však vede ke vzniku koncentrace napětí, a proto je nutné geometrii pečlivě posoudit.
Běžné tvary a uspořádání otvorů
Safírová okénka s otvory lze vyrábět v mnoha různých provedeních.
Kulatá safírová okénka s otvorem uprostřed
Jedná se o jeden z nejběžnějších tvarů. Hotový díl připomíná průhledný kroužek nebo podložku.
Mezi typické aplikace patří:
- Kryty optických snímačů
- Průhledítka odolná vůči tlaku
- Sestavy pro průchod optických vláken
- Mechanická ochrana hřídele
- Vakuová zařízení
- Laserové a zobrazovací systémy
Čtvercová nebo obdélníková safírová okénka s otvory
Čtvercová a obdélníková okénka se často používají v krytech zařízení, sestavách detektorů a optických modulech vyrobených na zakázku.
Otvor může být umístěn ve středu nebo posunutý v závislosti na konstrukčním řešení instalace.
Safírová okénka s více otvory
Některé aplikace vyžadují dva nebo více otvorů pro:
- Více senzorů
- Elektrické kontakty
- Plynové kanály
- Vyrovnávací kolíky
- Upevňovací šrouby
- Optická vlákna
Rozteč otvorů a vzdálenost každého otvoru od vnějšího okraje jsou klíčové konstrukční parametry.
Stupňovitá safírová okénka s průchozími otvory
Stupňovité safírové okénko může obsahovat vyvýšenou část, oblast se sníženou tloušťkou, rameno nebo upevňovací přírubu. Průchozí otvor lze vyfrézovat skrz jednu nebo více úrovní konstrukce.
Tyto konstrukce se hodí v případech, kdy se safírová součást musí přesně vejít do kovového, keramického nebo polymerového pouzdra.
Zápustné nebo zkosené otvory
Otvor může být opatřen zkosením, úkosem nebo zahloubením za účelem:
- Odstraňte ostré hrany
- Zlepšit montáž
- Snižte riziko odlupování
- Upevnit spojovací prvek
- Podkladový lepící nebo těsnicí materiál
- Snížit lokální koncentraci napětí
Přípustná geometrie zahloubení závisí na tloušťce safíru a průměru otvoru.
Hlavní aspekty návrhu
Základem spolehlivého safírového okénka s průchozím otvorem je praktická konstrukce. Před zahájením výroby je třeba zvážit následující faktory.
Průměr otvoru
Velmi malé otvory se hůře obrábějí, čistí a kontrolují. Otvory s malým průměrem také zvyšují riziko odštípnutí hran a zúžení.
Minimální dosažitelný průměr závisí na:
- Tloušťka safíru
- Poměr hloubky otvoru k jeho průměru
- Požadovaná tolerance průměru
- Tolerance polohy otvoru
- Požadavky na kvalitu hran
- Způsob obrábění
- Výrobní množství
Konstruktéři by se měli vyvarovat volby zbytečně malého otvoru, pokud stejnou funkci může plnit i větší otvor.
Tloušťka safíru
Tloušťka musí být dostatečná, aby zajistila mechanickou pevnost v okolí otvoru. Tenké safírové okénko s velkým otvorem může mít úzký zbývající prstenec, který je náchylný k prasknutí.
Silnější materiál může zvýšit pevnost, ale může také zvýšit:
- Náklady na materiál
- Doba obrábění
- Délka optické dráhy
- Hmotnost
- Vnitřní reflexe
- Obtížnost obrábění hlubokých otvorů
Konečnou tloušťku je třeba zvolit s ohledem na tlak, způsob montáže, teplotu a optické požadavky.
Vzdálenost od jamky k vnějšímu okraji
Materiál, který zůstává mezi otvorem a vnějším okrajem, se někdy označuje jako šířka vazu.
Velmi malá šířka vazu vytváří slabé místo, kde se může soustředit napětí. To je obzvláště důležité u otvorů s odsazením a u konstrukcí s více otvory.
Minimální bezpečná vzdálenost závisí na:
- Průměr otvoru
- Tloušťka okna
- Vnější tvar
- Způsob montáže
- Vyvinutý tlak
- Tepelná roztažnost
- Zpracování hran
- Přípustný bezpečnostní koeficient
Pokud je to možné, otvor by měl být umístěn mimo rohy a vnější okraje.
Tolerance polohy otvoru
Poloha otvoru může být určena podle:
- Vnější průměr
- Hrana referenčního bodu
- Optické centrum
- Možnost upevnění
- Další díra
- Stupňovitý povrch
Úzké tolerance polohy zvyšují složitost výroby a kontroly. Výkres by měl jasně vyznačovat všechny základové body a referenční rozměry.
Kónický otvor
U některých způsobů obrábění může dojít k nepatrnému rozdílu mezi vstupním a výstupním průměrem.
Je-li požadován rovný válcový otvor, měl by být přípustný sklon uveden na výkresu. V méně kritických aplikacích může být přijatelný i malý sklon, což může snížit náklady.
Odštípnutí hrany
Safír je tvrdý, ale křehký. Během obrábění se mohou na vstupu a výstupu otvoru tvořit mikroskopické nebo viditelné odštěpky.
Přijatelná okrajová podmínka by měla být definována pomocí:
- Maximální velikost čipu
- Rozměry zkosení
- Požadavky na zaoblení hran
- Kritéria vizuální kontroly
- Úroveň zvětšení
- Požadavky na funkční těsnost
Řezaná zkosení je často praktičtější než nutnost mít dokonale ostrou hranu.
Kvalita povrchu
Optické povrchy v okolí otvoru může být nutné vyleštit na stanovenou úroveň škrábanců a rýh.
Mezi běžné specifikace mohou patřit:
- 80–50 pro všeobecné průmyslové použití
- 60:40 pro standardní optické aplikace
- 40-20 pro optické systémy vyšší kvality
- 20–10 nebo lepší pro přesné laserové nebo zobrazovací systémy
Správná specifikace závisí na optické funkci a cílových nákladech.
Rovinnost a rovnoběžnost
Rovinnost ovlivňuje zkreslení vlnové fronty, těsnost a kontakt s montážními plochami. Paralelnost reguluje úhlovou odchylku při průchodu okénkem.
Průchozí otvor může zkomplikovat leštění a metrologické měření, zejména pokud je zbývající plocha safíru úzká nebo asymetrická.
Výkres by měl jasně specifikovat, zda se požadavek vztahuje na:
- Celková čistá apertura
- Plocha bez otvoru
- Vymezená prstencová zóna
- Pouze jedna strana
- Obě optické plochy
Orientace na krystaly
Safír je anizotropní, což znamená, že některé jeho vlastnosti se liší v závislosti na orientaci krystalu.
Mezi běžné orientace patří:
- safír v rovině C
- safír typu A-plane
- Safír v R-rovině
- Safír v M-rovině
U mnoha ochranných oken se běžně volí safír v C-rovině. Jeho orientace však může ovlivnit dvojlom, tepelné chování, obrobitelnost i optické vlastnosti.
U aplikací citlivých na polarizaci nebo u vysoce přesných aplikací je třeba ověřit správnou orientaci.
Metody výroby průchozích otvorů v safíru
K vytvoření otvorů v safíru lze použít několik technik. Výběr nejvhodnější metody závisí na velikosti otvoru, tloušťce, toleranci, kvalitě okrajů a objemu výroby.
Obrábění diamantovými nástroji
Diamantové nástroje mohou safír mechanicky brousit nebo do něj vrtat, protože diamant je tvrdší než safír.
Mezi výhody patří:
- Dobrá kontrola rozměrů
- Vhodné pro střední a velké otvory
- Kompatibilní s vlastními tvary
- Vhodné pro výrobu prototypů a malosériovou výrobu
Mezi možná omezení patří:
- Opotřebení nástrojů
- Odštípnutí hrany
- Poškození pod povrchem
- Delší doba obrábění
- Problémy s extrémně malými otvory
Zásadní význam má pečlivá kontrola posuvu, stavu nástroje, chladicí kapaliny a upínacích přípravků.
Ultrazvukové obrábění
Při ultrazvukovém obrábění se k odstraňování materiálu využívají vysokofrekvenční vibrace ve spojení s abrazivními částicemi.
Může být užitečné u křehkých materiálů a může snížit řezné síly ve srovnání s konvenčním vrtáním.
Mezi typické výhody patří:
- Nižší mechanické namáhání
- Vhodné pro křehké tvary
- Snížené riziko vzniku velkých trhlin
- Schopnost vytvářet ne kruhové prvky
Rozměrová přesnost a stav povrchu však do značné míry závisí na nástrojovém vybavení a řízení procesu.
Laserové vrtání
Laserové vrtání umožňuje vytvářet malé otvory a složité vzory s minimálním mechanickým kontaktem.
V závislosti na typu laseru a procesních parametrech může být vhodné pro:
- Mikrootvory
- Tenké safírové substráty
- Sériová výroba
- Těsně rozmístěné otvory
- Jemné vzory
Mezi možné obavy patří:
- Zóny ovlivněné teplem
- Přetavený materiál
- Mikropraskliny
- Zúžení
- Změna barvy povrchu
- Požadavky na následné zpracování
Ultrarychlé laserové systémy mohou ve srovnání s konvenčními lasery s delšími pulzy snížit tepelné poškození.
Metody s vodním paprskem a abrazivní metody
Metody s abrazivním vodním paprskem lze použít pro větší otvory nebo hrubé tvarování. Obvykle nejsou první volbou, pokud jsou vyžadovány velmi přísné optické tolerance nebo čisté a vyleštěné stěny otvorů.
Po obrábění může být nutné provést broušení a leštění.
Kombinované obráběcí procesy
Výroba složitých safírových oken často vyžaduje několik fází, například:
- Hrubé vyřezání vnějšího obrysu
- Vrtání nebo broušení průchozího otvoru
- Srážení hran
- Lapování povrchů
- Optické leštění
- Úklid
- Povlak
- Závěrečná kontrola
Tento postup je důležitý, protože následné procesy mohou ovlivnit polohu otvoru, kvalitu hran a konečnou tloušťku.
Proč je třeba věnovat okrajům otvorů zvláštní pozornost
Okraj otvoru patří k mechanicky nejcitlivějším místům hotového dílu.
Ostrá vnitřní hrana může způsobit soustředění napětí. Během montáže nebo provozu může být tato oblast vystavena namáhání způsobenému:
- Lisované spojky
- Smrštění lepidla
- Zatížení šroubu
- Tepelná roztažnost
- Tlakový rozdíl
- Vibrace
- Kontakt sondy
- Nesouosost
Malá, přesně tvarovaná zkosení nebo zaoblení mohou zlepšit ovladatelnost a snížit riziko poškození.
Konstrukce okraje však musí být v souladu s požadavky na těsnění, optickou aperturu a montáž.
Optické aspekty
Ačkoli samotný otvor není opticky průhledný, jeho přítomnost může ovlivnit optické vlastnosti okolního safíru.
Průhledná clona
Čistá apertura by měla být definována jako využitelná optická plocha s vyloučením:
- Průchozí otvor
- Zkosení hran
- Montážní zóny
- Zóny bez nátěru
- Lepicí plochy
Výkres by měl jasně znázorňovat vztah mezi čistým otvorem a polohou otvoru.
Vnitřní reflexe
Nepovlakované safírové povrchy odrážejí část dopadajícího světla. U systémů, které vyžadují vyšší propustnost nebo omezení vznikání duchových obrazů, lze použít antireflexní povlaky.
Specifikace povlaku by měla obsahovat:
- Rozsah vlnových délek
- Úhel dopadu
- Polarizace
- Požadovaná průměrná odrazivost
- Ekologická trvanlivost
- Vyloučení povlaku kolem okraje otvoru
Birefringence
Safír vykazuje dvojlom. V systémech citlivých na polarizaci je třeba zohlednit orientaci krystalu a směr paprsku.
U běžných ochranných oken nemusí být dvojlom významný. U laserových, zobrazovacích nebo interferometrických aplikací však může mít vliv na výkon.
Rozptyl bočního světla a rozptyl na hranách
Špatně opracované stěny otvoru mohou způsobit rozptyl světla do optického systému.
V závislosti na použití může mít stěna otvoru následující vlastnosti:
- Jemně mleté
- Leštěné
- Zvenku zčernalé
- Chráněno mechanickým pouzdrem
- Umístěno mimo hlavní optickou dráhu
Typické aplikace
Safírová okénka s přesnými otvory se používají v mnoha průmyslových a vědeckých systémech.
Ochrana snímače
Safírové okénko může chránit detektor nebo kameru, zatímco středový otvor umožňuje průchod sondy, elektrody nebo optického vlákna.
Průchodky pro optická vlákna
Otvor slouží k uchycení optického vlákna, zatímco okolní safír chrání sestavu před tlakem, teplem, oděrem či chemikáliemi.
Vakuové a tlakové systémy
Prstencová safírová okénka lze zabudovat do tlakových nádob, vakuových komor a analytických přístrojů.
Safír zajišťuje průhlednou pozorovací plochu, zatímco otvor slouží k uchycení další funkční součásti.
Polovodičová zařízení
Komponenty ze safíru lze použít v technologických zařízeních, kde je vyžadována odolnost vůči plazmě, chemikáliím, teplu a částicím.
Do obrobeného otvoru lze vložit:
- Funkce dodávky plynu
- Senzory
- Elektrody
- Součásti pro vyrovnání
- Optické monitorovací systémy
Laserové systémy
Otvor může sloužit jako průchod pro sekundární paprsek, vyrovnávací prvek nebo mechanickou součást, zatímco okolní safír funguje jako ochranné optické okénko.
Vysokoteplotní pece
Safírová okénka umožňují vizuální nebo optický přístup do zařízení pracujících při vysokých teplotách. Průchozí otvor lze využít pro termočlánek, přívod plynu nebo měřicí sondu.
Lékařské a analytické přístroje
Safírové díly vyrobené na zakázku se používají v diagnostických, analytických a chirurgických přístrojích, kde je kladen důraz na odolnost proti poškrábání, vhodnost pro sterilizaci a optickou čirost.
Letecké a obranné systémy
Safírová okénka s otvory lze použít v kompaktních senzorových sestavách vystavených vibracím, teplotním změnám, prachu a erozi.
Kontrola a řízení kvality
Před zahájením výroby by měl být odsouhlasen kompletní plán kontroly.
Kontrola rozměrů
Mezi typické rozměry patří:
- Vnější průměr nebo délka a šířka
- Tloušťka hotového výrobku
- Průměr otvoru
- Poloha otvoru
- Rozteč otvorů
- Rozměry zkosení
- Výška schodu
- Plochost
- Paralelismus
V závislosti na toleranci lze použít optické měřicí systémy, souřadnicové měřicí stroje a přesné měřidla.
Vizuální kontrola
Při vizuální prohlídce lze zkontrolovat:
- Čipy Edge
- Škrábance na povrchu
- Jámy
- Trhliny
- Kontaminace
- Vady povrchové úpravy
- Stav stěny otvoru
- Poškození rohu
Metoda kontroly by měla stanovit zvětšení, osvětlení a kritéria shody.
Optická kontrola
V závislosti na konkrétním použití může optická kontrola zahrnovat:
- Měření převodovky
- Kontrola kvality povrchu
- Měření rovinnosti
- Zkreslení vlnové fronty
- Interferometrie
- Vlastnosti povlaku
- Vyhodnocení dvojlomnosti
Čištění a balení
Po obrábění a leštění je třeba safírová okénka pečlivě vyčistit, aby se odstranily:
- Zbytky brusiva
- Chladicí kapaliny
- Lešticí pasty
- Částice
- Otisky prstů
- Nečistoty v povlaku
Přesné součástky se obvykle balí jednotlivě do ochranných materiálů, které nepoškrábou optické povrchy.
Údaje potřebné pro vypracování individuální cenové nabídky
Aby mohli kupující získat přesnou cenovou nabídku, měli by předložit podrobný výkres nebo technickou specifikaci.
Mezi důležité informace patří:
- Vnější tvar a rozměry
- Tloušťka safíru
- Průměr otvoru
- Umístění otvoru
- Počet otvorů
- Tolerance průměru a polohy
- Požadavky na zúžení otvoru
- Zkosení nebo zaoblení hrany
- Kvalita povrchu
- Rovinnost povrchu
- Paralelismus
- Orientace krystalů
- Požadavky na povrchovou úpravu
- Čistá apertura
- Provozní vlnová délka
- Teplotní rozsah
- Tlakové podmínky
- Množství
- Požadavky na kontrolu
- Požadavky na balení
U přesných součástí se důrazně doporučuje použít výkres s jasně definovanými referenčními body.
Jak snížit výrobní náklady
Cena safírového okénka s průchozím otvorem závisí na rozměrech materiálu, složitosti výroby, tolerancích a požadavcích na kontrolu kvality.
Následující postupy při navrhování mohou pomoci udržet náklady pod kontrolou:
- Pokud je to možné, používejte standardní tloušťky safíru
- Vyhněte se zbytečně úzkým tolerancím
- Pokud to daná aplikace umožňuje, zvětšete průměr otvoru
- Mezi otvorem a vnějším okrajem ponechte dostatečnou rezervu materiálu
- Použijte standardní zkosení místo ostré hrany
- Omezte optické leštění na požadovanou čistou aperturu
- Vyhněte se nadměrným požadavkům na rovinnost
- Rozlišit požadavky na prototyp a na sériovou výrobu
- Před vypracováním cenové nabídky předložte kompletní výkresy
Včasná komunikace mezi konstruktérem a výrobcem safíru může snížit rizika spojená s přepracováním návrhu a výrobou.
Často kladené otázky
Je možné do safíru vyvrtat velmi malé otvory?
Ano. Malé otvory lze vyrobit pomocí laserového, ultrazvukového nebo diamantového obrábění. Dosáhnutelná velikost závisí na tloušťce safíru, toleranci, zúžení a požadavcích na kvalitu hran.
Je možné vnější stěnu otvoru vyleštit?
V některých případech ano. Vnitřní leštění se však stává obtížnějším s klesajícím průměrem otvoru a rostoucí tloušťkou safíru. Požadovaný povrch stěn by měl být stanoven před zahájením výroby.
Mohou safírová okénka obsahovat více otvorů?
Ano. Je možné použít vzory s více otvory, avšak rozteč otvorů a vzdálenost od vnějšího okraje musí být dostatečné, aby byla zachována pevnost.
Lze antireflexní vrstvu nanést až po vyvrtání?
Ano. Povlak se obvykle nanáší po obrábění a leštění. Dodavatel povlaku může vyžadovat vymezenou výjimkovou zónu kolem okraje otvoru.
Jsou safírová okénka s otvory vhodná pro vysoký tlak?
Je to možné, ale konstrukci je třeba posoudit s ohledem na tloušťku, velikost otvoru, volný průměr, způsob upevnění, tlakový rozdíl a bezpečnostní koeficient.
Je nutné zkosit okraje otvoru?
Zkosení není vždy nutné, ale může omezit odlupování ostrých hran, zlepšit manipulaci a snížit koncentraci napětí.
Jaká je nejvhodnější orientace safíru u okénka s otvorem?
Safír s orientací v rovině C se běžně používá pro ochranná okénka, avšak nejvhodnější orientace závisí na optických, tepelných a polarizačních požadavcích.
Závěr
Safírová okénka s přesnými průchozími otvory představují praktické řešení pro systémy, které vyžadují optický přístup, ochranu před vnějšími vlivy a mechanické průchody v jediném komponentu.
Jejich úspěšná výroba nespočívá pouze ve vyvrtání otvoru do safírové desky. Je třeba komplexně zohlednit průměr otvoru, vzdálenost od okraje, tloušťku, zúžení, zkosení, orientaci krystalu, kvalitu povrchu i montážní napětí.
Na základě předložení kompletního technického výkresu a projednání provozních podmínek s výrobcem mohou odběratelé získat safírový komponent, který představuje vyvážený poměr mezi optickými vlastnostmi, mechanickou spolehlivostí a výrobními náklady.
