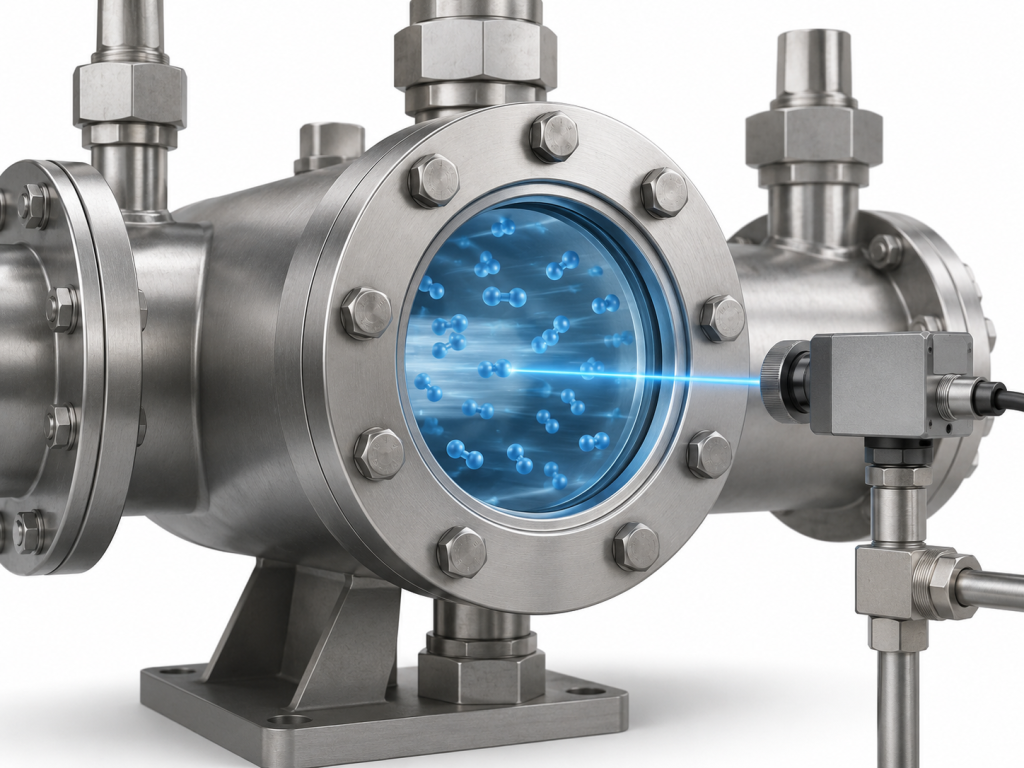

Vodíková energie, výzkum vysokotlakých plynů, testování palivových článků, komprese plynů, tlakové nádoby a optická diagnostika – to vše vyžaduje spolehlivý přístup pro pozorování nebo snímání. V mnoha systémech potřebují inženýři průhledné okénko, které oddělí prostředí s tlakovým plynem od vnějšího prostředí a zároveň umožní, aby světlo, laserové paprsky, kamery, senzory nebo spektrometry fungovaly skrz stěnu komory.
Právě v těchto případech se safírová okénka stávají neocenitelnými. Safír není běžné sklo. Jedná se o monokrystalický oxid hlinitý (Al₂O₃), který se vyznačuje vysokou tvrdostí, vysokou odolností proti opotřebení, tepelnou stabilitou, chemickou odolností a širokou optickou průhledností. Díky těmto vlastnostem je vhodný pro náročná prostředí, kde běžné sklo, polymerová okna nebo optické materiály s nižší pevností nemusí poskytovat dostatečnou dlouhodobou spolehlivost.
Použití safíru v systémech s vodíkem nebo vysokotlakými plyny však není pouze otázkou výběru materiálu. Jedná se také o rozhodnutí týkající se bezpečnosti konstrukce. Použití v systémech s vodíkem vyžaduje pečlivé zhodnocení tlaku, teploty, způsobu utěsnění, kovového pouzdra, materiálu těsnění, tlakových cyklů, rizika úniku a kontrolních norem. Pokyny týkající se kompatibility s vodíkem zdůrazňují, že materiály vystavené působení vodíku musí být vybírány pečlivě, protože tlak, teplota, mechanické namáhání a konkrétní materiál mají vliv na výkonnost a potenciální zhoršení vlastností.
Proč systémy na vodík a vysokotlaké plynové systémy potřebují optická okénka
Ve vysokotlakých plynových systémech se optická okna běžně používají k:
- Vizuální kontrola vnitřní komory
- Laserová absorpční spektroskopie
- Ramanova spektroskopie
- Monitorování spalování a reakcí
- Výzkum vysokotlakých plynů
- Zkušební zařízení pro palivové články a vodík
- Ochrana snímače plynu
- Sledování plazmových nebo katalytických reakcí
- Průhledová okna vysokotlakých reaktorů
- Detekce úniků a monitorování procesů
U vodíkových systémů je optický přístup obzvláště užitečný, protože vodík je bezbarvý a je obtížné jej přímo pozorovat. Inženýři mohou potřebovat optické metody ke sledování chování plamene, míchání plynů, katalytických reakcí, znečištění komory, teplotních gradientů nebo stability procesu. Safírové okénko umožňuje optický přístup a zároveň zajišťuje oddělení prostředí s tlakovým vodíkem od vnější atmosféry.
Hlavní materiálové výhody safírových oken
1. Vysoká mechanická pevnost pro prostředí vystavená tlaku
Vysokotlaká okna musí odolávat namáhání způsobenému tlakovým rozdílem. Čím větší je nepodepřený otvor, tím vyšší je ohybové namáhání působící na okno. Safír má mnohem vyšší tvrdost, tuhost a mechanickou pevnost než mnoho běžných optických skel, a proto se často používá pro tlaková okna a průhledy.
V technických specifikacích tlakových oken se uvádí, že safír se vyznačuje vysokým Youngovým modulem, vysokou tvrdostí, vysokou pevností v tlaku a lepšími mechanickými vlastnostmi než běžné varianty z taveného křemene nebo optického skla. Dále se zdůrazňuje, že při navrhování tlakových oken je nutné zohlednit podmínky upevnění (s upínáním či bez upínání), tlakové zatížení, geometrii okna a bezpečnostní koeficient.
To neznamená, že safírové okénko lze vyrobit tenké bez předchozího výpočtu. Znamená to, že safír poskytuje konstruktérům pevnější materiálový základ v případech, kdy musí okénko odolávat tlaku, vibracím, tepelnému namáhání nebo opakované manipulaci.
2. Vynikající optická průhlednost v rozsahu od UV až po infračervené záření
Safírová okénka jsou užitečná, protože zajišťují jak pevnost, tak optickou funkci. Monokrystalický safír nabízí vysokou propustnost v širokém rozsahu vlnových délek od ultrafialového až po infračervené záření, díky čemuž je vhodný pro pozorovací i snímací okénka.
To je důležité v systémech využívajících vodík a plyn, protože různé metody monitorování využívají různé vlnové délky. Například systémy využívající UV záření, viditelné světlo, blízké infračervené záření a laserové systémy mohou všechny vyžadovat materiály oken se stabilní optickou propustností. Pokud je u konkrétní vlnové délky vyžadována vyšší propustnost, lze zvážit použití antireflexní vrstvy, protože safír má relativně vysoký index lomu a odraz na povrchu může snížit celkovou propustnost.
3. Chemická odolnost v náročných plynových a procesních prostředích
Samotný vodík není jediným problémem. Mnoho systémů souvisejících s vodíkem zahrnuje také vlhkost, stopy kyslíku, katalytické materiály, čisticí prostředky, vysoké teploty, plazmu nebo korozivní vedlejší produkty. Díky své chemické odolnosti a odolnosti proti opotřebení se safír osvědčuje v prostředích, kde musí povrch okénka zůstat i v průběhu času čistý, stabilní a průhledný.
Safír se používá jako pozorovací a snímací okénka mimo jiné proto, že odolává korozi a opotřebení a zároveň si zachovává optickou průhlednost. U vysokotlakých plynových systémů to pomáhá omezit poškození povrchu, poškrábání a optické ztráty způsobené znečištěním.
4. Odolnost vůči vysokým teplotám
Vysokotlaké plynové systémy mohou být spojeny se zvýšenou teplotou, rychlými teplotními změnami nebo lokálním zahříváním. Studie spalování vodíku, vysokoteplotní reaktory, katalytické komory i zařízení pro monitorování procesů mohou vyžadovat materiál oken, který snáší tepelné namáhání lépe než běžné sklo.
Safírová průhledová okénka se hojně používají v náročných podmínkách s vysokým vakuem a vysokými teplotami, protože safír se vyznačuje vynikajícími termomechanickými vlastnostmi, vysokou optickou propustností a dlouhodobou odolností proti poškrábání.
5. Vhodné pro hermetické sestavy nebo sestavy související s vakuem
Safírové okénko se často nepoužívá jako volně ležící disk. V mnoha systémech pracujících s vysokým tlakem nebo ve vakuu musí být namontováno do kovového pouzdra, příruby nebo utěsněného průhledového okénka. Safír lze pokovovat a spájet s jinými materiály za účelem vytvoření sestav s vysokou vzduchotěsností, což je důležité pro vakuová zařízení a utěsněné optické sestavy.
To platí zejména pro vodíkové systémy, kde je kontrola úniků zásadní. Samotný kvalitní materiál okénka nestačí. Těsnění mezi safírem a kovem, těsnicí vložka, příruba i konstrukce pouzdra musí fungovat jako jeden celek.
Kde lze v systémech na vodík použít okna ze safíru
Zkušební komory pro vodíkové palivové články
Testování palivových článků může vyžadovat optické sledování zvlhčování, průtoku plynu, teplotního rozložení nebo průběhu reakce. Safírové okénko umožňuje vizuální nebo optický přístup a zároveň odolává vlhkosti, tlaku a teplotním změnám.
Výzkumné články pro vysokotlaký vodík
Výzkumné systémy mohou využívat safírová okénka pro spektroskopii, diagnostiku laserů nebo pozorování plynů pod vysokým tlakem. Zveřejněná konstrukce safírového optického průhledu byla provozována v rozmezí teplot od 20 °C do 450 °C a při tlaku až 330 bar v prostředí vzácných plynů, což dokazuje, jak lze safírové průhledy navrhnout pro náročné podmínky vysokého tlaku a vysoké teploty při optickém přístupu.
Ačkoli zkoušky s vzácnými plyny se liší od provozu s vodíkem, tento příklad ukazuje, jak důležitá je celková konstrukce průhledového okénka, včetně spojů, provedení příruby a řízení napětí.
Monitorování kompresorů vodíku a zařízení pro skladování vodíku
Systémy pro stlačování a skladování vodíku mohou vyžadovat senzory, vizuální kontrolní body nebo chráněné optické komponenty. Safírová okénka mohou chránit optické senzory před mechanickým opotřebením, tlakem plynu a vlivy okolního prostředí.
Vysokotlaké plynové reaktory
Vodík se často využívá při chemických reakcích, katalytických studiích, úpravě materiálů a v reaktorech laboratorního měřítka. Safírová okénka umožňují pozorování reakčních zón, katalyzátorů, chování plamene nebo fázových přechodů pod tlakem.
Detekce úniků a optické snímání plynů
Optické snímání plynů může vyžadovat okénko, které odděluje snímač od dráhy plynu pod tlakem. Safír lze použít jako ochrannou optickou bariéru v případech, kdy snímač vyžaduje stabilní propustnost a vysokou mechanickou odolnost.
Hlavní rizika spojená s návrhem, která by kupující měli znát
1. Selhání v důsledku nesprávné tloušťky nebo nesprávného návrhu otvoru
Prvním rizikem je mechanické selhání pod tlakem. Tloušťku okna nelze volit pouze na základě zkušeností. Závisí na:
- Tlakový rozdíl
- Nepodporovaný průměr nebo světlá apertura
- Tvar okna
- Podmínka podpory okrajů
- Bezpečnostní koeficient
- Pevnost materiálu
- Povrchové vady
- Cyklické změny tlaku
- Teplota
- Způsob montáže
Malé safírové okénko může bezpečně odolat mnohem vyššímu tlaku než velké okénko stejné tloušťky. Zvláště důležitý je průměr bez podpěry. Větší otvor výrazně zvyšuje ohybové napětí, takže zvětšení průměru okénka často vyžaduje výrazné zvýšení tloušťky.
U vodíkových systémů s kritickými bezpečnostními požadavky by se safírové okénko mělo považovat za součást tlakové obálky, nikoli pouze za optickou součást.
2. Odštěpky na hranách a mikrotrhliny
Safír jeice velmi tvrdý, ale přesto se jedná o křehký krystal. Odštěpky na hranách, škrábance, poškození pod povrchem a mikrotrhliny se mohou pod tlakem stát místy porušení. To je obzvláště důležité v případě, že je okénko vystaveno tlakovým cyklům.
Aby se toto riziko snížilo, měli by kupující uvést:
- Správná zkosení nebo úkos
- Leštěné nebo jemně broušené hrany
- Řízená kvalita povrchu
- V čistém otvoru nejsou vidět žádné odštěpky
- Kontrola pod zvětšením
- Ochranné obaly
- Postup bezpečné instalace
Špatně zpracované safírové okénko může na první pohled vypadat v pořádku, ale pod tlakem se může rychleji poškodit, protože drobné vady na okrajích způsobují koncentraci napětí.
3. Rostoucí napětí způsobené přílišným utažením
Safírové okénko musí být přitlačeno dostatečně pevně, aby bylo utěsněno, avšak ne tak silně, aby pouzdro způsobovalo škodlivé lokální napětí. Přílišné utažení, nerovnoměrný tlak, kovové otřepy, nesprávné vyrovnání nebo bodový kontakt mohou způsobit prasknutí.
Dobrá konstrukce upevnění by měla zohledňovat:
- Rovné a čisté opěrné plochy
- Rovnoměrné stlačení těsnění
- Žádný tvrdý bodový kontakt mezi kovem a safírem
- Správná geometrie zadržovacího prvku
- Regulovaný točivý moment
- Vyhýbání se ostrým vnitřním rohům
- Rozdíly v tepelné roztažnosti mezi kovem a safírem
U vysokotlakých plynových systémů by mělo být okno podepřeno tak, aby se zatížení rovnoměrně rozložilo.
4. Kompatibilita celé sestavy s vodíkem
Safírový disk je sice chemicky stabilní, ale celá sestava obsahuje kovové součásti, svary, pájené spoje, elastomerová těsnění, těsnicí podložky, lepidla a povlaky. Tyto okolní materiály mohou být náchylnější k poškození než samotný safír.
Vodík může způsobit degradaci kovů tím, že je činí křehkými, čímž snižuje jejich tažnost, pevnost v tahu, lomovou houževnatost a odolnost proti únavě. Sandia rovněž poukazuje na to, že vodík může reagovat s kovy používanými v ventilech, palivových nádržích a skladovacích nádržích, což vede k poškození a potenciální dlouhodobé degradaci.
Safírové okénko určené pro použití s vodíkem by proto nemělo být posuzováno pouze jako “samotný safír”. Z hlediska kompatibility s vodíkem je třeba posoudit celou sestavu.
5. Úniky a pronikání těsnění
Vodík je obtížné utěsnit, protože má velmi malou molekulovou velikost a vysokou difuzivitu. Elastomerová těsnění, polymerové těsnicí vložky a některé lepicí systémy mohou propouštět plyn nebo podléhat dlouhodobé degradaci. Ve vysokotlakých vodíkových systémech mohou těsnicí materiály při uvolnění tlaku také utrpět poškození v důsledku rychlé dekomprese plynu.
Z tohoto důvodu mohou být v závislosti na úrovni tlaku, požadavcích na míru úniku a bezpečnostní klasifikaci zapotřebí kovová těsnění, pájené sestavy nebo pečlivě vybrané elastomery kompatibilní s vodíkem.
6. Nesoulad tepelné roztažnosti
Safírové a kovové pouzdra se při změnách teploty roztahují různou rychlostí. Pokud je okénko připájeno, upnuto nebo utěsněno v kovovém dílu, mohou teplotní cykly vyvolat napětí na styčné ploše.
Toto riziko se stává závažnějším v následujících případech:
- Vysokoteplotní vodíkové reaktory
- Kryogenní vodíkové systémy
- Rychlé cykly ohřevu a ochlazování
- Komory vyhřívané laserem
- Systémy s častým spouštěním a zastavováním
Úspěšná konstrukce může vyžadovat vrstvy z vhodného kovu, optimalizovanou geometrii těsnění, řízený proces pájení nebo analýzu metodou konečných prvků.
7. Optické zkreslení při tlaku
Tlakové okno se může při zatížení mírně zdeformovat. I když nedojde k jeho rozbití, může tato deformace ovlivnit optické vlastnosti. Pro jednoduché vizuální pozorování to nemusí představovat problém. V případě laserové diagnostiky, spektroskopie, zobrazování nebo kalibrace senzorů však může deformace způsobená tlakem ovlivnit přesnost měření.
Zákazníci by měli zvážit:
- Plochost
- Paralelismus
- Úhel klínu
- Chyba přenášeného vlnového čela
- Birefringence
- Vlastnosti povlaku při působení tlaku a teploty
- Odchylka paprsku
U přesných optických systémů by mělo být okénko specifikováno jak jako tlaková součást, tak jako optická součást.
Doporučené specifikace pro safírová okénka v systémech s vodíkem a vysokotlakými plyny
| Specifikace | Proč je to důležité |
|---|---|
| Materiál | Monokrystalický safír optické kvality, Al₂O₃ |
| Průměr / délka / šířka | Určuje, zda je otvor správně usazen a zda není podepřený |
| Tloušťka | Rozhodující pro odolnost proti tlaku |
| Čistá apertura | Určuje využitelnou optickou plochu |
| Kvalita povrchu | Snižuje riziko rozptylu a vzniku trhlin |
| Plochost | Důležité pro těsnost a optickou přesnost |
| Paralelismus | Snižuje odchylku paprsku a zkreslení obrazu |
| Zkosení hrany | Omezuje odlupování a koncentraci napětí |
| Orientace krystalů | Důležité pro systémy citlivé na dvojlom |
| Povlak | Zlepšuje přenos při cílové vlnové délce |
| Způsob upevnění | Upnuté, slepené, pájené nebo utěsněné |
| Materiál těsnění | Musí být odolné vůči tlaku a teplotě vodíku |
| Tlaková třída | Měly by zahrnovat bezpečnostní koeficient a zkušební podmínky |
| Teplotní rozsah | Důležité z hlediska tepelného namáhání a výběru těsnění |
| Míra úniku | Zásadní pro systémy související s vodíkem a vakuem |
| Zpráva o kontrole | Podporuje sledovatelnost a kontrolu kvality |
Kontrolní seznam pro kupujícího před zadáním objednávky
Než si kupující vyžádají cenovou nabídku, měli by si připravit následující informace:
- Typ plynu: čistý vodík, směs plynů, inertní plyn, plyn obsahující kyslík nebo korozivní plyn.
- Maximální provozní tlak a zkušební tlak.
- Frekvence tlakových cyklů.
- Provozní teplota a podmínky teplotních cyklů.
- Velikost okna a nepodporovaný formát.
- Požadovaný rozsah optických vlnových délek.
- Ať už je okénko určeno pro vizuální pozorování, laser, kameru nebo spektroskopii.
- Požadovaná míra úniku.
- Typ těsnění: O-kroužek, kovové těsnění, pájený spoj, svařované pouzdro nebo sestava na míru.
- Materiál pouzdra a konstrukce příruby.
- Požadovaný bezpečnostní koeficient nebo příslušná norma.
- Množství pro prototyp a sériovou výrobu.
Čím úplnější jsou technické informace, tím snazší je pro dodavatele doporučit realistický návrh safírového okénka.
Časté chyby, kterým je třeba se vyhnout
Chyba č. 1: Výběr tloušťky pouze podle rozměrů uvedených v katalogu
Okénka uvedená v katalozích nejsou vždy dimenzována pro použití s vodíkem nebo za vysokého tlaku. Stejné safírové okénko může být bezpečné v jednom provedení upevnění, ale v jiném již ne. Tloušťku je třeba posuzovat společně s průměrem otvoru, tlakem, typem upevnění a bezpečnostním faktorem.
Chyba č. 2: Ignorování pečetě
K mnoha poruchám dochází spíše v těsnění než u samotného safíru. Únik vodíku, pronikání polymeru, ztráta těsnosti v důsledku stlačení těsnění nebo křehnutí kovu mohou ohrozit funkčnost systému, i když safír zůstane neporušený.
Chyba č. 3: Používání ostrých hran
Ostré safírové hrany zvyšují riziko odštípnutí a prasknutí. Ve výkresu by měla být uvedena kontrolovaná zkosení nebo zkosená hrana.
Chyba č. 4: Považování vodíku za obyčejný stlačený vzduch
Provoz s vodíkem přináší specifické výzvy v oblasti bezpečnosti a kompatibility. Celá sestava by měla být posouzena s ohledem na předpokládaný tlak vodíku, teplotu, cyklické zatížení a požadavky na míru úniku.
Chyba č. 5: Přehlížení optického výkonu při zatížení
U optického snímání mohou měření ovlivnit deformace a napětí. Okénko by mělo být navrženo tak, aby splňovalo požadavky jak na mechanickou pevnost, tak na optickou přesnost.
Závěr
Safírová okna mohou být vynikající volbou pro systémy s vodíkem a vysokotlakými plyny, protože v sobě spojují optickou průhlednost, vysokou tvrdost, odolnost proti opotřebení, chemickou stabilitu a vynikající mechanické vlastnosti. Jsou obzvláště užitečná v případech, kdy inženýři potřebují optický přístup do tlakových nádob, testovacích komor pro vodík, plynových reaktorů, systémů palivových článků nebo spektroskopických cel.
Nesmí se však podceňovat konstrukční riziko. V systémech využívajících vodík představuje safírové okénko pouze jednu část tlakové přepážky. Je třeba zohlednit pouzdro, těsnění, kovovou přírubu, vrstvu pro tvrdé pájení, kvalitu povrchu, provedení hran, jmenovitý tlak, tepelnou roztažnost a kompatibilitu všech okolních materiálů s vodíkem.
Pro odběratele je nejvhodnější poskytnout kompletní provozní podmínky, nikoli pouze výkres s rozměry. Před zahájením výroby je třeba projednat tlak, teplotu, složení plynu, optickou vlnovou délku, míru úniku, způsob montáže a bezpečnostní požadavky. Dobře navržená sestava safírového okénka může zajistit dlouhodobý optický přístup v náročných prostředích s vodíkem a vysokotlakými plyny, musí však být navržena jako ucelený systém.
ČASTO KLADENÉ DOTAZY
1. Lze safírová okénka použít přímo v systémech s vodíkem?
Ano, safír lze použít v systémech pracujících s vodíkem, je však nutné provést posouzení celé sestavy. Safírový disk, kovové pouzdro, těsnění, povlak, vrstva pro tvrdé pájení i konstrukce upevnění musí být kompatibilní s tlakem, teplotou a cyklickými podmínkami při práci s vodíkem.
2. Je safír pevnější než běžné sklo používané na tlaková okna?
Ano. Safír má obecně mnohem vyšší tvrdost, tuhost a mechanickou pevnost než běžná optická skla. Konečná odolnost proti tlaku však stále závisí na tloušťce okénka, nepodepřené apertuře, podepření okrajů, kvalitě povrchu a bezpečnostním faktoru.
3. Jaké je největší riziko při použití safírových oken ve vysokotlakém vodíku?
Největším rizikem obvykle není samotný safír, ale celá tlaková přepážka. Je třeba zajistit kontrolu úniku z těsnění, křehnutí kovu vlivem vodíku, prostupování plynu těsněním, montážního napětí, odštěpků na hranách a tlakových cyklů.
4. Potřebují safírová okénka antireflexní vrstvu?
Ne vždy. Nepovlakovaný safír lze použít pro řadu pozorovacích aplikací. Antireflexní povlak se doporučuje v případech, kdy je zapotřebí vyšší propustnost při konkrétní vlnové délce, například při laserové diagnostice, spektroskopii, zobrazování nebo optickém detekování plynů.
5. Jaké informace mám uvést v poptávce na zakázkové safírové okénko?
Měli byste uvést typ plynu, maximální tlak, zkušební tlak, teplotní rozsah, velikost okénka, nepodepřený otvor, požadavky na tloušťku, optickou vlnovou délku, míru úniku, způsob upevnění, typ těsnění, požadavky na povrchovou úpravu a provozní prostředí.
