Оптические стекла, используемые в экстремальных условиях - например, в аэрокосмических системах, камерах высокого давления, лазерном оборудовании и инфракрасных устройствах формирования изображений, - должны обладать высокими оптическими характеристиками и исключительной механической прочностью. Среди передовых материалов сапфир и алмаз часто рассматриваются как варианты высшего уровня. Хотя оба эти материала чрезвычайно тверды и химически стабильны, их оптические и механические характеристики значительно отличаются в реальных инженерных приложениях.
1. Обзор материалов
Сапфир (монокристалл Al₂O₃)
Сапфир - это кристаллическая форма оксида алюминия. Он широко используется в оптические окна благодаря своей:
- Высокая твердость (Мооса 9)
- Отличная термическая стабильность
- Широкий диапазон оптической передачи
- Относительно развитая промышленная переработка
В настоящее время это один из наиболее часто используемых материалов для высокопроизводительных оптических окон в промышленных и оборонных системах.
Алмаз (C)
Алмаз - кристалл на основе углерода и самый твердый из известных природных материалов. Синтетический алмаз все чаще используется в передовых оптических приложениях благодаря:
- Чрезвычайная твердость (Мооса 10)
- Отличная теплопроводность
- Отличная химическая инертность
- Высокая устойчивость к истиранию и эрозии
Однако алмаз оптического качества значительно дороже и его сложнее производить в больших размерах.

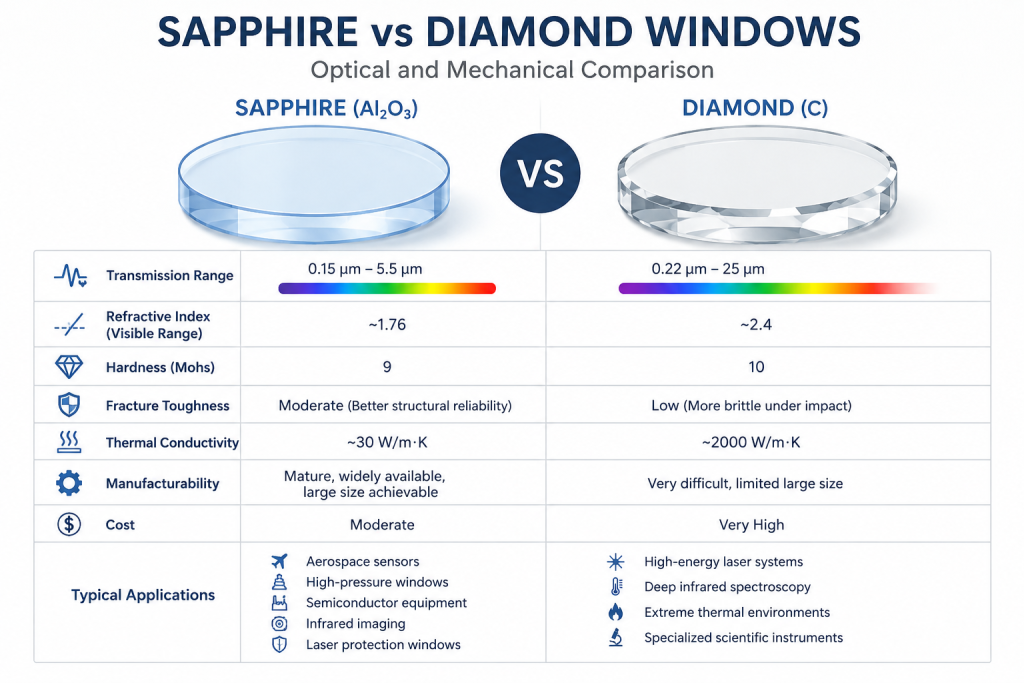

2. Сравнение оптических характеристик
Диапазон передачи
- Сапфир: ~0,15 мкм - 5,5 мкм
- Алмаз: ~0,22 мкм - 25 мкм (очень широкий инфракрасный диапазон)
👉 Ключевой момент:
Алмаз имеет гораздо более широкий диапазон пропускания инфракрасного излучения, что делает его превосходным для систем глубокого ИК-излучения и тепловизионных систем.
Показатель преломления и отражение
- Сапфир: ~1,76 (видимый диапазон)
- Алмаз: ~2.4
Более высокий показатель преломления в алмазе приводит к:
- Более высокие потери на отражение Френеля
- Повышенная потребность в антибликовых покрытиях
Сапфир, хотя и не идеален, легче оптимизировать для обеспечения оптической чистоты в практических системах.
3. Сравнение механических свойств
Твердость и износостойкость
- Сапфир: Чрезвычайно твердый, устойчивый к царапинам
- Алмаз: Самая высокая твердость среди всех известных материалов
👉 По износостойкости алмаз превосходит все остальные. Однако сапфир уже превосходит большинство промышленных требований.
Вязкость разрушения (критический инженерный фактор)
- Сапфир: Умеренная хрупкость, повышенная надежность конструкции
- Алмаз: Чрезвычайно хрупкий в определенных кристаллографических направлениях
👉 Ключевые инженерные идеи:
Несмотря на свою твердость, алмаз может быть более хрупким при ударах или нагрузках на края. Сапфир часто оказывается лучше в реальных структурных оконных приложениях.
Теплопроводность
- Сапфир: ~30 Вт/м-К
- Алмаз: до ~2000 Вт/м-К
Алмаз не имеет себе равных по теплоотдаче, что делает его идеальным для:
- Мощные лазерные системы
- Тепловизионные окна
- Среды с экстремальным тепловым потоком
4. Производство и затраты
| Фактор | Сапфир | Алмаз |
|---|---|---|
| Доступность | Высокий (промышленный масштаб) | Ограниченный (только синтетика) |
| Обрабатываемость | Шлифовка/полировка с ЧПУ | Крайне сложно |
| Наличие размеров | До больших диаметров (включая 8-12 дюймов) | Очень ограниченный большой размер |
| Стоимость | Умеренный | Чрезвычайно высокий |
👉 Сапфир доминирует в масштабируемом промышленном производстве.
5. Различия в применении
Сапфировые оптические окна являются предпочтительными в:
- Аэрокосмические датчики
- Смотровые окна высокого давления
- Полупроводниковое оборудование
- Инфракрасные системы формирования изображений
- Окна для защиты от промышленных лазеров
Оптические окна Diamond используются в:
- Исследование высокоэнергетических лазеров
- Глубокая инфракрасная спектроскопия
- Экстремальные температурные условия
- Специализированные научные приборы
6. Инженерное заключение
В то время как алмаз обладает непревзойденной твердостью и теплопроводностью, сапфир обеспечивает более сбалансированное сочетание этих качеств:
- Оптические характеристики
- Механическая надежность
- Изготавливаемость
- Экономическая эффективность
👉 Для большинства промышленных и аэрокосмических применений оптических окон сапфир остается доминирующим инженерным выбором, в то время как алмаз предназначен для узкоспециализированных экстремальных условий.
Резюме
- Diamond = максимальная производительность, высокая стоимость, ограниченная масштабируемость
- Сапфир = промышленный стандарт, сбалансированная производительность, высокая надежность
В практических инженерных системах выбор материала сводится не к выбору “лучшего материала”, а к поиску оптимального компромисса между производительностью, стоимостью и технологичностью.
