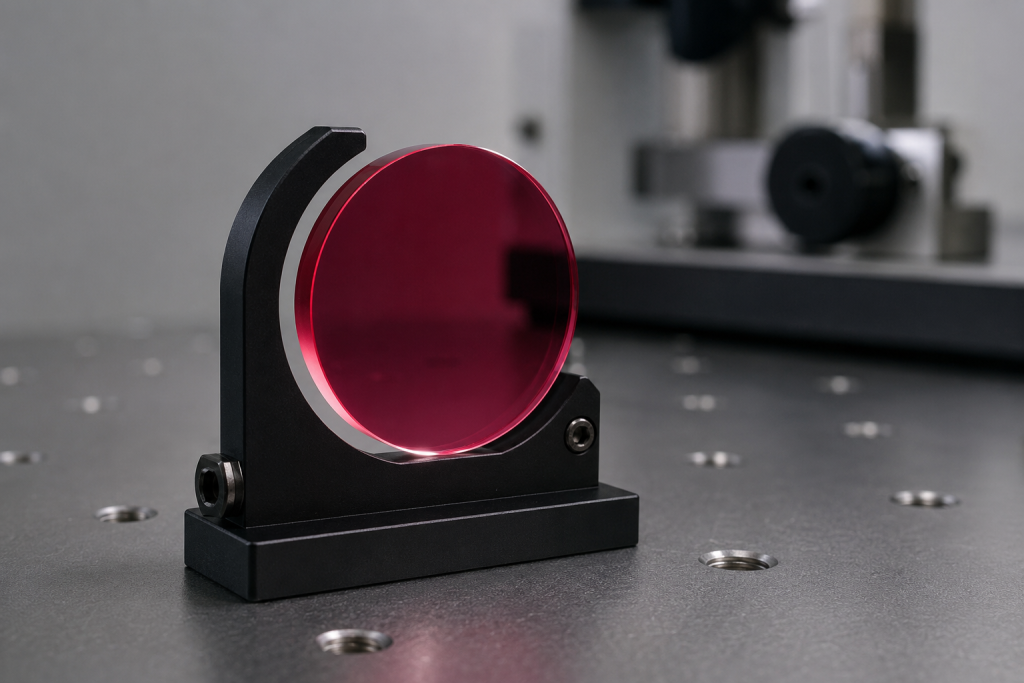

루비 광학 창 사양 지정 방법: 직경, 두께, 연마 및 광학 품질

맞춤 제작 주문하기 루비 광학 창 직경과 두께만으로는 충분하지 않습니다. 공칭 치수가 동일한 두 개의 창이라도 크롬 농도, 결정 배향, 연마 등급, 표면 품질 기준 또는 코팅이 다르면 성능이 크게 달라질 수 있습니다.

합성 루비는 크롬이 도핑된 알루미늄 산화물로, 일반적으로 Cr³⁺₂O₃로 표기됩니다. 이 물질은 커런덤 결정 구조가 지닌 기계적 장점과 크롬에 의해 나타나는 특유의 광학적 흡수 및 적색 형광 특성을 모두 갖추고 있습니다. 발표된 연구에 따르면, 루비는 높은 경도, 강도, 열전도도 및 화학적 안정성을 지닌 Cr³⁺ 도핑 알루미나로 설명됩니다. 그러나 크롬은 무색 사파이어와 비교했을 때 루비의 스펙트럼 특성을 변화시키기도 합니다.

따라서 효과적인 루비 광학 창 사양은 물리적 치수뿐만 아니라 다음 사항들도 명시해야 합니다:

• 재료 등급 및 크롬 농도
• 결정 방향
• 유효 구경
• 치수 공차
• 표면 연마 및 표면 거칠기
• 평탄도와 투과 파면
• 병렬성 또는 쐐기
• 표면 결함
• 분광 투과율
• 도장 요건
• 운영 환경
• 검사 및 문서화

이 가이드에서는 이러한 매개변수를 정의하고, 시제품 또는 양산 물량에 대한 완전한 견적 요청서(RFQ)를 작성하는 방법을 설명합니다.

루비 광학 창이란 무엇인가요?

루비 광학 창은 일반적으로 천연 보석 재료가 아닌 합성 단결정 루비로 제조됩니다. 루비와 사파이어는 모두 알루미늄 산화물 결정 기질을 공유하지만, 루비에는 크롬 이온이 포함되어 있어 분홍색에서 진한 빨간색에 이르는 색상과 특유의 흡수 및 형광 현상을 나타냅니다.

“루비 유리”라는 용어는 일반적인 검색에서 가끔 사용되지만, 오해를 불러일으킬 수 있습니다. 유리는 비결정질인 반면, 정밀 광학 부품에 사용되는 합성 루비는 일반적으로 결정질 물질입니다. 견적 요청서(RFQ)에는 요구 사항이 다음 중 어느 쪽인지 명확히 명시해야 합니다:

• 합성 단결정 루비
• 다결정 투명 루비
• 루비색 광학 유리
• 붉은색 코팅이 된 무색 사파이어 창

이 재료들은 서로 대체할 수 없습니다.

루비 광학 윈도우는 보호용 뷰포트, 광학 기기, 센서 커버, 검사 시스템, 압력 장비, 과학 기기 및 파장 선택적 응용 분야에 사용될 수 있습니다. 루비는 레이저 증폭 재료로도 사용되지만, 수동형 루비 윈도우와 루비 레이저 결정에는 서로 다른 사양이 요구됩니다.

먼저 창의 기능을 정의하는 것부터 시작하세요

이 애플리케이션은 어떤 매개변수를 가장 엄격하게 제어해야 하는지 결정합니다.

윈도우 함수	가장 중요한 사양
보호 커버 또는 관찰창	직경, 두께, 유효 구경, 가장자리 상태, 표면 품질 및 환경 내구성
이미지 또는 카메라 창	평탄도, 투과 파면, 웨지, 표면 거칠기 및 분광 투과율
적색 스펙트럼 창 또는 가시광선 창	크롬 농도, 두께, 색상 균일도 및 측정된 투과율 곡선
레이저 관련 부품	결정 배향, 흡수, 균일성, 형광, 코팅 및 레이저 유도 손상 임계값
압력 또는 진공 창	지원되지 않는 조리개, 두께, 장착 방식, 압력 차, 온도 및 안전 계수

보호용 뷰포트에는 레이저 등급의 공차를 무분별하게 적용해서는 안 됩니다. 불필요하게 엄격한 사양은 실제 시스템의 성능을 개선하지 못하면서도 가공 시간을 늘리고, 생산 수율을 떨어뜨리며, 단가를 상승시킬 수 있습니다.

1. 직경, 형상 및 유효 개구부를 명시하십시오.

외경

원형 루비 창문의 경우, 완성된 외경과 그 공차를 명시하십시오. 예:

직경: Ø25.00 ±0.05 mm

적절한 공차는 장착 방식에 따라 달라집니다. 고정 링이나 느슨한 기계식 홀더의 경우 비교적 넓은 공차를 허용할 수 있는 반면, 정밀 금속 하우징이나 접착 조립체의 경우 더 엄격한 치수 관리가 필요할 수 있습니다.

대표적인 출발점은 다음과 같습니다:

요구 사항 수준	직경 공차 예시
일반 보호용 창문	±0.10 mm
정밀 기계적 결합	±0.05 mm
밀착형 광학 어셈블리	제조 검토 후 ±0.02 mm 이내 또는 그보다 더 정밀함

이는 보편적으로 적용되는 허용 한계가 아닙니다. 직경이 크거나, 창이 매우 얇거나, 특이한 형태의 경우에는 다른 공차가 필요할 수 있습니다.

원형이 아닌 창문

루비 광학 윈도우는 다음과 같은 형태로도 제조될 수 있습니다:

• 직사각형 또는 정사각형 접시
• 타원형 창문
• 반지
• 계단식 창
• 슬롯이 있는 부품
• 평면 또는 정렬 기능이 있는 창
• CAD 도면을 기반으로 한 맞춤형 형상

원형이 아닌 부품의 경우, 길이, 너비, 모서리 반경, 형상 공차 및 기준 구조를 명시하십시오.

유효 구경

유효 개구부는 광학적 요구 사항이 충족되어야 하는 영역을 말합니다. 이는 외경과는 다릅니다.

예를 들어

외경: Ø25.00 mm
유효 구경: Ø22.00 mm, 외경 중심 기준

명시된 유효 구경이 없는 경우, 제조사는 평탄도, 표면 품질 및 투과율 요건이 전체 연마면 전체에 적용되는지, 아니면 중앙 광학 영역에만 적용되는지 알지 못할 수 있습니다.

또한 유효 구경 계산 시 다음 사항도 고려해야 합니다:

• 고정 링의 중첩
• 접착제 또는 실란트 폭
• 개스킷 접촉 면적
• 모서리 경사면
• 정렬 공차
• 예상 빔 직경 및 빔 이동

경계 조건

루비는 매우 단단하지만, 모서리가 날카로운 상태로 방치되거나 부적절하게 취급될 경우 모서리가 깨질 수 있습니다. 다음과 같이 필요한 모서리 처리 방법을 명시하십시오.

• 정밀 연마된 모서리
• 광택 처리된 모서리
• 보호용 베벨
• 모따기
• 둥근 모서리
• 검게 변색되거나 코팅된 가장자리

도면 주문의 예시는 다음과 같을 수 있습니다:

모서리 모따기: 0.20–0.30 mm × 45°, 별도로 명시되지 않은 경우

또한 허용되는 최대 에지 칩 크기를 명시하고, 클리어 아퍼처 외부에 에지 칩이 허용되는지 여부를 명시하십시오.

2. 적절한 두께 선택하기

두께는 기계적 성능과 광학적 특성에 모두 영향을 미칩니다. 따라서 창 직경만을 기준으로 두께를 선정해서는 안 됩니다.

기계적 고려 사항

내압형 또는 진공형 창문의 경우, 두께 선택은 다음 요소에 따라 달라집니다:

• 지원되지 않는 광학 직경
• 최대 압력 차
• 정적 하중, 주기적 하중 또는 충격 하중
• 장착 및 밀봉 방법
• 최대 작동 온도
• 온도 구배
• 표면 손상 및 모서리 상태
• 필수 안전 계수
• 시험 압력 요건

외경이 더 크다고 해서 반드시 지지되지 않는 개구부도 더 커지는 것은 아닙니다. 창문의 외경이 50mm일지라도, 장착 후에는 노출된 면적이 30mm에 불과할 수 있습니다.

안전이 매우 중요한 압력 창문의 경우, 최종 두께는 기계적 분석을 통해 입증되어야 하며, 필요한 경우에는 내압 시험을 거쳐야 합니다. 일반적인 두께 표만으로는 특정 용도에 맞는 공학적 설계 과정을 대체해서는 안 됩니다.

광학적 고려 사항

두께도 변합니다:

• 광학 경로 길이
• 수렴 빔의 초점 위치
• 비정상 입사각에서의 빔 변위
• 간섭과 고스트 반사
• 루비 재질을 통한 흡수
• 지각되는 붉은색
• 형광 강도
• 전반적인 외부 전파

흡수 파장 영역에서, 일반적으로 더 두꺼운 루비 창은 동일한 재질과 크롬 농도를 가진 더 얇은 창보다 투과하는 빛의 양이 적습니다. 따라서 스펙트럼 투과율은 항상 명확히 정의된 완제품 두께와 연관되어 있어야 합니다.

두께 공차

완전한 사양에는 공칭 두께와 공차 모두 포함됩니다:

두께: 3.00 ±0.05 mm

일반 보호 부품의 경우 ±0.10 mm의 공차를 허용할 수 있는 반면, 정밀 광학 어셈블리의 경우 ±0.05 mm, ±0.02 mm 또는 그보다 더 엄격한 공차가 요구될 수 있습니다. 매우 엄격한 공차를 선택하기 전에, 해당 시스템이 실제로 절대 두께, 평행도, 총 두께 편차 또는 투과 파면에 의존하는지 여부를 먼저 확인해야 합니다.

3. 루비 재료 등급 정의

“Ruby”만으로는 완전한 재료 사양이라고 할 수 없습니다.

합성 단결정 재료

정밀 광학 윈도우의 경우, 일반적인 재료 설명은 다음과 같습니다.

합성 단결정 루비, Cr³⁺₂O₃

해당되는 경우, 허용 가능한 결정 성장 방법도 명시하십시오. 일반적인 성장 방법에 따라 결정봉의 크기, 결함 밀도, 잔류 응력 및 비용 구조가 달라질 수 있습니다. 성장 방법이 기능적으로 중요하지 않은 경우, 공정을 제한하기보다는 요구되는 광학적 및 내부 품질을 정의하는 것이 일반적으로 더 바람직합니다.

크롬 농도와 색상

크롬 농도는 루비의 색상, 흡수율 및 형광에 영향을 미칩니다. “밝은 분홍색”, “표준 적색” 또는 “짙은 루비색”과 같은 표현은 주관적이며, 공급업체나 생산 배치에 따라 차이가 있을 수 있습니다.

기능성 광학 부품의 경우, 다음 중 하나 이상을 지정하십시오:

• 크롬 또는 Cr₂O₃ 농도 범위
• 작동 파장에서의 최소 투과율
• 정의된 파장 범위 전반에 걸친 완전한 전송 곡선
• 허용되는 색상 차이
• 승인된 실물 색상 견본
• 측정 조건이 명시된 CIE L*a*b* 색상 범위
• 하나의 창 내 최대 변동량
• 배치 간 최대 변동폭

대부분의 광학 응용 분야에서, 측정된 투과율 기준은 시각적인 색상 설명보다 더 유용합니다.

내부 재료 품질

용도에 따라 다음 항목에 대한 승인 기준을 정의하십시오:

• 거품
• 포함 사항
• 성장 이상
• 스트리아
• 색상 구역 설정
• 응력 이방성
• 결정 경계
• 지역별 전파 양상
• 굴절률 균일성

검사 대상 부위와 조명 방법을 명시해야 합니다. 외관 육안 검사는 간섭계 균일도 시험과 동일하지 않습니다.

4. 결정 방향 지정

루비는 이방성이며 복굴절성을 지닌 결정입니다. 따라서 결정의 배향은 편광 거동, 굴절률, 파면 성능 및 응력 반응에 영향을 미칠 수 있습니다.

특정 초크랄스키(Czochralski) 방식으로 성장된 루비 시료에 대한 NIST 연구에 따르면, 643.8 nm에서 보통 굴절률과 비정상 굴절률이 각각 1.76569와 1.75759로 보고되었습니다. 이러한 시료별 수치는 정밀 응용 분야에서 결정 방향이 왜 중요한지를 잘 보여줍니다. 루비의 광탄성 상수에 관한 NIST 연구

가능한 방향성 요건은 다음과 같습니다:

• 광학면에 수직인 C축
• 광학면에 평행한 C축
• A-평면 또는 R-평면 배향
• 기계적 평면 기준의 사용자 정의 축 방향
• ±0.5° 또는 ±1°와 같은 방향 허용오차

창이 단순히 이미징 기능이 없는 보호 커버에 불과한 경우, 엄격한 방향 제어가 필요하지 않을 수 있습니다. 편광광, 이미징 시스템, 간섭계 또는 레이저 응용 분야의 경우에는 방향을 신중하게 검토해야 합니다.

5. 연마 요건 정의

“광학적으로 연마된”이라는 표현만으로는 충분히 명확하지 않습니다. 명세서에는 어떤 표면이 연마되는지, 그리고 연마 품질이 어떻게 평가될 것인지에 대해 설명해야 합니다.

단면 또는 양면 연마

대부분의 투과형 루비 창은 양쪽 광학면을 모두 연마해야 합니다. 한쪽 면이 의도적으로 연삭되거나 접합되었거나, 단순히 기계적 기준면으로만 사용되는 경우에는 단면 연마만으로도 충분할 수 있습니다.

일반적인 도면 주석은 다음과 같습니다:

표면 1 및 표면 2: 양면 광학 연마

양측의 요구 사항이 서로 다른 경우, 이를 각각 S1과 S2로 구분하십시오.

표면 거칠기

표면 거칠기는 육안으로 보이는 흠집이나 전반적인 표면 평탄도가 아니라 미세한 질감을 나타냅니다. 과도한 거칠기는 산란광을 증가시켜 이미징 및 레이저 시스템의 성능을 저하시킬 수 있습니다.

다음 사항을 명시하십시오:

• Ra 또는 Rq 값
• 허용 최대값
• 측정 기기
• 스캔 길이 또는 평가 영역
• 공간 주파수 또는 필터링 조건이 중요한 경우
• 해당 요건이 유효 구경 전체에 적용되는지 여부

예시적인 요구사항으로는 다음이 포함될 수 있습니다:

• 일반 광학 뷰포트의 경우 Rq ≤ 2 nm
• 정밀 센서 또는 이미징 용도로 Rq ≤ 1 nm
• 산란이 적거나 까다로운 레이저 응용 분야에 적합한 Rq ≤ 0.5 nm

올바른 값은 파장과 시스템 감도에 따라 달라집니다. ISO 10110-8:2019 광학 표면 질감을 표시하기 위한 규칙을 제시합니다.

평탄도

평탄도는 개별 표면의 저주파수 형태를 나타냅니다. 여기에는 다음이 포함되어야 합니다:

• 표면 형상 오차의 최대값
• 유효 구경 또는 시험 영역
• 시험 파장
• 전원이 포함되어 있는지 또는 제외되어 있는지
• 측정 및 보고 방법

예를 들면 다음과 같습니다:

표면 평탄도: 투과 개구부 전체에 걸쳐 632.8 nm에서 ≤λ/2

또는:

표면 형상 편차: 유효 개구부 전체에 걸쳐 PV ≤150 nm

현재 ISO 10110-5:2026 표면 형상 편차를 나타내는 데 나노미터를 우선 단위로 사용합니다. 평탄도를 파수나 간섭무늬로 명시할 경우, 기준 파장을 반드시 명시해야 합니다.

평행성과 쐐기

평행도는 두 연마면 사이의 각도적 관계를 나타냅니다. 평행도가 불충분하면 다음과 같은 문제가 발생할 수 있습니다:

• 빔 편차
• 이미지 이동
• 초점 오류
• 불균일한 광경로
• 정렬 문제

반대로, 일부 광학 시스템에서는 고스트 반사를 분리하기 위해 의도적으로 작은 웨지를 사용하기도 합니다.

요구 사항의 예로는 다음과 같은 것들이 있습니다:

평행도: ≤1 분각

또는:

웨지 각도: 30 ±5 아크초, 가장자리에 웨지 방향 표시됨

“평행한 표면”과 의도적인 쐐기 형상을 모두 요청할 때는, 어느 요구 사항이 우선인지 명확히 밝히지 않은 채로 요청하지 마십시오.

6. 광학 표면 품질 정의

표면 품질은 흠집, 구멍, 파인 자국과 같은 국부적인 결함을 다룹니다. 이는 표면 거칠기나 평탄도와는 다릅니다.

일반적인 스크래치-디그 등급은 다음과 같습니다:

• 상업용 또는 보호용 광학 창에 60-40
• 일반 정밀 광학용 40-20
• 고성능 이미징 또는 레이저 부품에 적합한 20-10
• 고감도 광학 시스템용 10-5

이러한 등급은 용도에 따라 달라지는 기준점으로 간주해야 합니다. 40-20 등급으로 충분한 상황에서 10-5 등급을 지정할 경우, 연마 및 검사 비용이 크게 증가할 수 있습니다.

도면에는 단순히 “40-20”이라고만 표기해서는 안 됩니다. 해당 도면이 적용되는 검사 기준이나 상호 합의된 비교 방법을 명시해야 합니다.

ISO 10110-7:2017 정의된 시험 영역 내의 국부적인 표면 결함, 긴 흠집 및 모서리 파손을 검사합니다. 합의된 검사 방법이 없는 한, ISO 방식과 기존의 스크래치-디그 방식을 서로 직접 대체할 수 있다고 가정해서는 안 됩니다.

또한 표면 품질 요구 사항이 다음 중 어느 쪽에 적용되는지 명시하십시오:

• 전면이 매끄럽게 연마된 표면
• 명시경 구경만
• 도장 후의 도장면
• 양측은 각각
• 표면 결함뿐만 아니라 내부 결함

7. 평탄도는 투과 파면과 동일하지 않다

창의 각 면이 허용 가능한 표면 평탄도를 갖추고 있더라도 다음과 같은 이유로 허용할 수 없는 파면 오차가 발생할 수 있습니다:

• 두께 편차
• 표면 곡률의 불균일성
• 재료의 비균질성
• 잔류 응력
• 결정 방향
• 복굴절
• 점점 커지는 스트레스

이미징, 간섭계 측정 또는 평행 레이저 빔 투과 시에는 투과된 파면의 변형을 직접 지정하십시오.

예를 들면 다음과 같습니다:

투과 파면 오차: 632.8 nm에서 투과 개구부 전체에 걸쳐 ≤λ/2 PV

더 까다로운 시스템의 경우, PV 값보다 RMS 파면 오차가 더 유용할 수 있습니다. 측정 파장, 편광, 조리개, 장착 조건, 그리고 틸트나 파워가 제거되었는지 여부를 명시해야 합니다.

ISO 10110-14:2018 투과되거나 반사된 파면의 변형에 대한 도면 표기법을 정의한다.

8. 스펙트럼 투과율 지정

루비는 붉은 빛을 띠는 무색 사파이어로 간주되어서는 안 됩니다. 크롬은 파장에 따라 달라지는 흡수 및 형광 현상을 일으키므로, 실제 용도에 맞춰 분광적 특성을 명확히 정의해야 합니다.

전송에 필요한 모든 요건은 다음을 포함해야 합니다:

• 작동 파장 또는 파장 범위
• 최소, 평균 또는 명목 전송
• 내부 또는 외부 전송
• 완성된 창문의 두께
• 입사각
• 편광, 해당되는 경우
• 성능이 온도에 민감한 경우, 온도를 테스트하십시오.
• 측정 분해능
• 전체 조리개 범위 또는 선택된 지점에서 측정

예를 들어

외부 투과율: 694 nm에서 ≥X%, 두께 3.00 mm의 완성된 창을 통해 정상 입사각으로 측정

또는:

각 생산 로트별로 400~900 nm 범위의 측정된 외부 투과 곡선을 제공하십시오.

내부 전파 대 외부 전파

외부 투과에는 공기와 루비 사이의 두 계면에서의 반사가 모두 포함됩니다. 내부 투과는 이러한 표면 반사 손실을 제외합니다.

루비는 굴절률이 비교적 높은 편입니다. 굴절률을 대략 1.76으로 가정할 때, 각 코팅되지 않은 공기 경계면에서 정상 입사 프레넬 반사율은 약 7.6%입니다. 따라서 흡수율이 낮은 코팅되지 않은 창을 사용하더라도 100%의 외부 투과율을 확보할 수는 없습니다. 크롬 흡수는 영향을 받는 파장 대역에서 투과율을 더욱 저하시킵니다.

수용 값이 내부 전송을 의미하는지, 아니면 외부 전송을 의미하는지 항상 명확히 해야 합니다.

형광에 관한 고려 사항

루비는 적절한 파장의 빛에 의해 여기되면 강렬한 적색 형광을 방출할 수 있습니다. 이는 센서나 레이저 관련 응용 분야에서 유용할 수 있지만, 이미징이나 검출 시스템에서는 원치 않는 배경 신호를 유발할 수도 있습니다.

형광이 시스템에 영향을 미칠 수 있다면, 다음을 정의하십시오:

• 여기 파장
• 검출 대역
• 허용되는 형광 강도
• 감쇠 시간 요건
• 크롬 농도
• 측정 기하학

9. 광학 코팅이 필요한지 결정하기

반사 방지 코팅은 외부 투과율을 높이고 고스트 현상을 줄일 수 있지만, 이 코팅은 실제 작동 조건에 맞춰 설계되어야 합니다.

다음 정보를 제공해 주십시오:

• S1, S2 또는 양쪽 표면에 코팅
• 중심 파장 또는 파장 범위
• 요구되는 평균 또는 최대 반사율
• 필수 최소 전송량
• 입사각
• 편광
• 작동 온도
• 습도 및 화학 물질 노출
• 마모 또는 세척 요건
• 해당되는 경우, 레이저 출력 및 펄스 파라미터

예시:

양면에 BBAR 코팅 처리, 0° 입사각에서 650~750 nm 파장 범위 내 평균 반사율 ≤0.5%

고출력 레이저를 사용할 경우, 적절한 레이저 유도 손상 임계값을 지정할 수 있도록 파장, 펄스 지속 시간, 반복 주파수, 빔 직경 및 피크 플루언스도 함께 제공해 주십시오.

10. 운영 환경 포함

같은 루비 창이라도 설치 및 사용 방식에 따라 서로 다른 디자인이 필요할 수 있습니다.

견적 요청서(RFQ)에는 다음 사항을 명시해야 합니다:

• 최저 및 최고 작동 온도
• 열 사이클링
• 온도 구배
• 진공도
• 내부 및 외부의 압력
• 습도
• 물 또는 증기에 노출됨
• 산, 알칼리 또는 세정용 화학물질
• 염수 분무
• 먼지와 마모성 입자
• 기계적 충격
• 진동
• 방사선 피폭
• 야외 자외선 노출
• 요구되는 사용 수명

장착 정보는 특히 중요합니다. 과도한 클램핑 힘, 단단한 점 접촉 또는 부적합한 접착제는, 장착되지 않은 창이 광학 사양을 충족하더라도 응력과 파면 왜곡을 유발할 수 있습니다.

11. 권장 검사 및 문서화

검사 항목은 해당 부품의 기능 및 위험 수준에 부합해야 합니다.

제공되는 문서에는 다음이 포함될 수 있습니다:

• 재료 증명서
• 크롬 농도 보고서
• 결정 방향 증명서
• 치수 검사 보고서
• 표면 품질 검사
• 표면 거칠기 보고서
• 평탄도 간섭도
• 전파 파면 간섭도
• 분광 투과 곡선
• 도장 성능 보고서
• 도막 접착력 또는 내구성 시험
• 응력 이방성 검사
• 초도품 검사 보고서
• 로트 추적성
• 개별 일련번호
• 적합성 인증서

단순한 보호용 창에 대한 모든 보고서를 요청하는 것은 불필요한 비용을 초래할 수 있습니다. 그러나 중요한 광학 어셈블리의 경우, 로트별 측정 데이터를 활용하면 인증 위험을 줄일 수 있습니다.

루비 광학 창 사양 예시

다음 예시는 시안용 견적 요청서(RFQ)에 적용할 수 있습니다:

매개변수	요구사항 예시
재료	합성 단결정 루비, Cr³⁺₂O₃
모양	원형의 평면-평면 창
지름	Ø25.00 ±0.05 mm
두께	3.00 ±0.05 mm
유효 구경	Ø22.00 mm, 중심 정렬
결정 방향	필요한 경우, C축이 광학 면에 대해 ±0.5° 이내의 수직을 이루도록 한다
연마	양쪽 광학면 모두 연마됨
표면 품질	합의된 검사 기준에 따른 40-20 스크래치-디그
표면 거칠기	투과 개구부 전체에 걸쳐 Rq ≤ 1.0 nm
표면 평탄도	투과 개구부 전체에 걸쳐 632.8 nm에서 ≤λ/2
병렬 처리	≤1 분각
전파된 파면	광학 시스템에서 필요한 경우 정의하십시오
스펙트럼 요구 사항	[파장]에서 외부 투과율 ≥[값]%
코팅	코팅 없음, 또는 AR 코팅 범위 및 반사율을 명시하십시오
Edge	0.20–0.30 mm × 45° 보호 모따기
엣지 칩	명시경 구경 내에는 칩이 없으며, 구경 외부의 한계는 추후 정의될 예정
환경	온도, 압력, 진공 상태 및 화학 물질 노출
수량	시제품 수량 및 예상 연간 생산량
문서	재료 증명서 및 치수 검사 보고서

위의 수치들은 예시일 뿐, 보편적인 권장 사항은 아닙니다. 최종 공차는 광학적 기능, 장착 설계 및 검사 예산에 따라 선정해야 합니다.

RFQ 작성 시 흔히 저지르는 실수

직경과 두께만 지정하기

“루비 창, Ø25 × 3 mm, 연마 처리”와 같은 요청은 재질 등급, 공차, 개구부 및 광학 성능에 대한 세부 사항이 명시되지 않은 상태입니다.

색상을 유일한 전송 요건으로 사용

“짙은 빨강”은 주관적인 개념입니다. 투과 곡선, 파장별 요구 사항 또는 승인된 기준 시료를 명시해 주십시오.

루비를 일반적인 무색 사파이어로 취급하기

루비는 코런덤을 모암으로 사용하지만, 크롬 성분이 흡수 및 형광 특성을 변화시킵니다. 무색 사파이어의 투과 곡선을 루비 창 유리의 적합성 심사 기준으로 사용해서는 안 됩니다.

표면 품질과 표면 거칠기를 혼동하는 것

40-20 스크래치-디그 요건은 육안으로 확인되는 국소적 결함을 관리합니다. Rq 요건은 현미경 수준의 표면 질감을 관리합니다. 이 두 요건은 서로 대체할 수 없습니다.

평탄도와 투과 파면을 혼동하는 것

평탄도는 개별 표면의 형상을 제어합니다. 투과 파면은 전체 창(window)의 광학적 효과를 평가합니다.

명시적 개구부 생략

명확한 개구부가 정의되어 있지 않으면, 공급업체가 광학 시스템에서 사용하는 영역과는 다른 영역을 검사할 수 있습니다.

시험 파장 생략

단순히 “λ/4”로만 표기된 평탄도 또는 파면 값은 불완전합니다. 파장을 반드시 명시해야 합니다.

모든 매개변수에 대해 가능한 가장 엄격한 공차를 선택

치수, 연마 및 표면 품질에 대한 매우 엄격한 요구 사항은 생산 수율을 급격히 떨어뜨릴 수 있습니다. 시스템 성능에 영향을 미치는 매개변수만 조정하십시오.

루비 광학 윈도우 가격에 영향을 미치는 요인은 무엇인가요?

주요 비용 요인은 다음과 같습니다:

• 창문 직경 및 자재 활용도
• 완성 두께 및 종횡비
• 루비색 또는 크롬 농도
• 결정 성장법
• 결정 방향 요건
• 내부 결함 및 균일성 한계
• 직경 및 두께 공차
• 표면 평탄도
• 전파된 파면
• 표면 거칠기
• 긁어 파기 등급
• 평행도 또는 쐐기 공차
• 맞춤형 광학 코팅
• 환경 시험
• 개별 검사 보고서
• 시제품 수량 및 연간 생산량

직경이 크고 두께가 얇은 루비 창은 연마, 광택 처리 및 코팅 과정에서 세심한 취급이 필요하기 때문에 특히 다루기 까다로울 수 있습니다.

자주 묻는 질문

루비 광학 창은 사파이어 창과 같은 것입니까?

루비와 사파이어는 모두 Al₂O₃ 코런덤 결정 구조를 공유합니다. 루비에는 크롬이 함유되어 있어 붉은 색을 띠며, 광학적 흡수 및 형광 현상을 나타냅니다. 두 광물의 기계적 특성은 유사할 수 있지만, 분광적 특성이 동일하다고 가정해서는 안 됩니다.

창을 빨간색이라는 특징만으로 지정할 수 있나요?

기능성 광학 부품의 경우, 시각적 색상만으로는 충분하지 않습니다. 크롬 농도, 투과 곡선, 파장별 투과율 또는 제어된 색상 범위를 명시하십시오.

두 표면 모두 연마해야 할까요?

부품이 이미징 빔이나 평행 빔을 투과하는 경우, 일반적으로 두 표면 모두 광학 연마 처리를 거칩니다. 특정 접합 용도나 비이미징 용도의 경우, 한쪽 표면만 연마해도 충분할 수 있습니다.

20-10 표면 품질이 40-20보다 항상 더 좋은가요?

외관 및 결함에 대한 요구 사항이 더 엄격해졌지만, 반드시 그렇게 해야 하는 것은 아닙니다. 보호용 뷰포트는 40-20 또는 60-40 등급의 품질로도 완벽하게 작동할 수 있습니다. 적절한 등급은 빔 크기, 영상면 위치, 레이저 출력 및 시스템 감도에 따라 달라집니다.

두께는 어떻게 정해야 할까요?

압력 차, 지지대가 없는 개구부, 장착 설계, 온도, 안전 계수 및 광학적 흡수율을 고려해야 합니다. 안전이 중요한 압력 창은 일반적인 직경 대 두께 비율 규칙보다는 기계적 분석을 통해 평가해야 합니다.

코팅이 되지 않은 루비 창은 투과율이 높은가요?

크롬 흡수 및 두 개의 고굴절률 표면에서 발생하는 프레넬 반사로 인해 외부 투과율이 감소합니다. 특정 파장에서 더 높은 투과율이 필요한 경우, AR 코팅이 필요할 수 있습니다.

레이저 적용을 위해 어떤 추가 정보가 필요한가요?

파장, 출력 또는 펄스 에너지, 펄스 지속 시간, 반복 주파수, 빔 직경, 편광, 입사각, 요구되는 파면 품질 및 레이저 유도 손상 임계값을 명시하십시오. 또한 루비가 수동형 윈도우인지, 아니면 능동형 레이저 매질인지 명확히 밝혀 주십시오.

결론

신뢰할 수 있는 루비 광학 윈도우 사양은 기계 도면과 실제 광학적 기능을 유기적으로 연결해야 합니다. 직경과 두께는 단지 기본적인 기하학적 형상만을 정의할 뿐입니다. 결정 배향, 크롬 농도, 연마 품질, 유효 개구부, 평탄도, 투과 파면, 분광 투과율 및 코팅 여부가 완성된 윈도우가 의도된 시스템에서 제대로 작동할지 여부를 결정합니다.

정확한 견적을 받으시려면 공급업체에 다음 정보를 보내주십시오:

• 치수가 표기된 도면
• 재료 및 배향 요건
• 작동 파장
• 유효 구경
• 연마 및 표면 품질 요구 사항
• 전송 또는 코팅 대상
• 운영 환경
• 검사 요건
• 시제품 및 양산 수량

아직 결정되지 않은 사양이 있다면, 용도, 장착 설계 및 광학 성능 목표를 제시해 주십시오. 그러면 제조업체는 불필요한 비용을 발생시키지 않으면서도 양산에 적합한 공차를 제안해 드릴 수 있습니다.
