1. Introduction
Fenêtres optiques en saphir sont largement reconnus dans les secteurs de l'ingénierie de pointe et de l'optique pour leur combinaison exceptionnelle de résistance mécanique, de transparence optique et de résistance à l'environnement. Forme monocristalline d'oxyde d'aluminium (Al₂O₃), le saphir offre une dureté supérieure (Mohs 9), une excellente stabilité thermique et une large transmission de l'ultraviolet (UV) à l'infrarouge moyen (IR).
En raison de ces propriétés, les fenêtres en saphir sont largement utilisées dans les équipements à semi-conducteurs, les systèmes laser, la détection infrarouge et les environnements industriels difficiles. Pour sélectionner efficacement le composant approprié, les fenêtres optiques en saphir peuvent être systématiquement classées en fonction de la géométrie, de la qualité de la surface, des performances fonctionnelles et des exigences de l'application.
2. Classification selon la géométrie et la conception structurelle
2.1 Fenêtres saphir rondes
Les fenêtres rondes représentent la configuration la plus largement adoptée en raison de la répartition uniforme des contraintes et de la facilité d'étanchéité. Elles sont couramment utilisées dans les instruments optiques, les capteurs et les systèmes à vide où la fiabilité mécanique est essentielle.

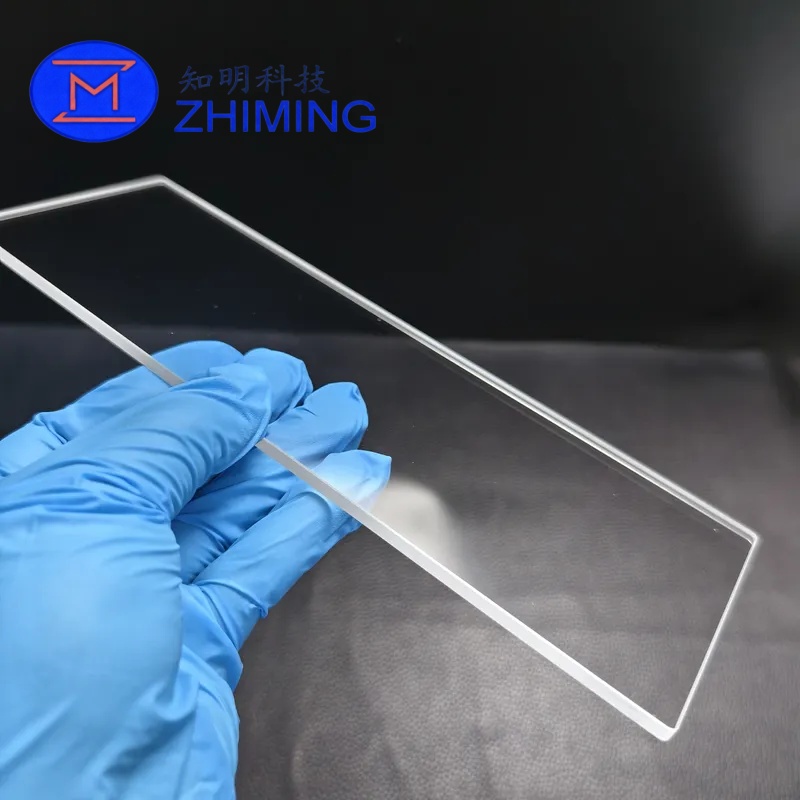

2.2 Fenêtres carrées et rectangulaires
Les fenêtres saphir carrées et rectangulaires sont généralement conçues pour une intégration modulaire dans des systèmes compacts. Ces géométries sont fréquemment utilisées dans les dispositifs d'imagerie, les systèmes d'inspection et les équipements industriels.
2.3 Formes sur mesure
Les fenêtres en saphir personnalisées peuvent être fabriquées avec des géométries complexes, y compris des trous percés, des biseaux, des chanfreins et des contours irréguliers. Ces conceptions sont adaptées pour répondre aux exigences spécifiques d'intégration mécanique et optique dans les systèmes avancés.
3. Classification par qualité de surface et finition
3.1 Polissage double face (DSP)
Les fenêtres en saphir polies des deux côtés offrent des surfaces de qualité optique des deux côtés, garantissant une diffusion minimale et une transmission élevée. Elles conviennent aux systèmes optiques de précision où la qualité du front d'onde est essentielle.
3.2 Polissage d'un seul côté (SSP)
Les fenêtres polies d'un seul côté présentent une surface optique et une surface rectifiée, offrant une solution économique pour les applications nécessitant des performances optiques modérées.
3.3 Finition polie ou mate
Les fenêtres en saphir rectifié présentent une surface diffuse et sont généralement utilisées dans des applications de protection ou de non-imagerie, où la transparence n'est pas la première exigence.
4. Classification selon les performances fonctionnelles
4.1 Fenêtres en saphir de qualité optique
Ces fenêtres sont conçues pour une transmission élevée, une faible absorption et une distorsion optique minimale, ce qui les rend adaptées aux systèmes d'imagerie, aux optiques laser et aux instruments d'analyse.
4.2 Fenêtres saphir infrarouges (IR)
Le saphir présente une forte transmission dans les régions de l'infrarouge proche et de l'infrarouge moyen, ce qui permet de l'utiliser dans les systèmes d'imagerie thermique, les capteurs infrarouges et les équipements de surveillance.
4.3 Fenêtres à haute température et à haute pression
Grâce à son stabilité thermique et robustesse mécanique, Le saphir est idéal pour les environnements extrêmes tels que les fours, les chambres de combustion et les cuves à haute pression.
4.4 Fenêtres saphir revêtues
Des revêtements avancés peuvent être appliqués aux substrats de saphir pour en améliorer les performances :
- Revêtements antireflets (AR) pour une meilleure transmission
- Revêtements réfléchissants pour le contrôle optique
- Revêtements protecteurs pour une plus grande durabilité
5. Classification par secteur d'application
5.1 Systèmes laser et photoniques
Les fenêtres en saphir sont largement utilisées dans les systèmes laser de haute puissance en raison de leur seuil d'endommagement élevé et de leur conductivité thermique.
5.2 Technologies infrarouges et de détection
Dans les applications d'imagerie et de détection IR, les fenêtres en saphir servent de barrières de protection durables sans compromettre de manière significative la transmission du signal.
5.3 Systèmes de semi-conducteurs et de vide
Le saphir est couramment utilisé comme matériau pour les hublots dans les chambres à vide et les équipements de traitement des plaquettes, où la résistance à la contamination et l'intégrité mécanique sont essentielles.
5.4 Applications industrielles et environnements difficiles
Dans les industries impliquant des produits chimiques corrosifs, des températures élevées ou des particules abrasives, Les fenêtres en saphir offrent une fiabilité à long terme et des coûts de maintenance réduits.
6. Classification par taille et spécifications de précision
6.1 Dimensions standard
- Gamme de diamètres : typiquement de 5 mm à 200 mm
- Épaisseur : environ 0,3 mm à 10 mm
6.2 Fenêtres optiques de haute précision
Les fenêtres en saphir haut de gamme sont fabriquées avec des tolérances strictes :
- Précision de la surface jusqu'à λ/10 ou mieux
- Parallélisme et planéité contrôlés
- Faible rugosité de la surface pour une diffusion minimale
6.3 Fenêtres saphir à grande ouverture
Les fenêtres en saphir de grand diamètre sont utilisées dans les systèmes optiques avancés et nécessitent des matériaux de haute qualité et des techniques de traitement de précision, ce qui pose des problèmes de fabrication importants.
7. Conclusion
Les fenêtres optiques en saphir peuvent être classées en fonction de plusieurs dimensions techniques, notamment la géométrie, la qualité de la surface, les performances fonctionnelles et le domaine d'application. Dans les scénarios d'ingénierie pratique, ces facteurs doivent être soigneusement évalués pour garantir une performance optimale du système.
Avec une demande croissante dans les industries de haute technologie, les fenêtres en saphir sur mesure continuent de jouer un rôle crucial en permettant un fonctionnement fiable dans des conditions extrêmes tout en maintenant des performances optiques supérieures.
