1. Introduction

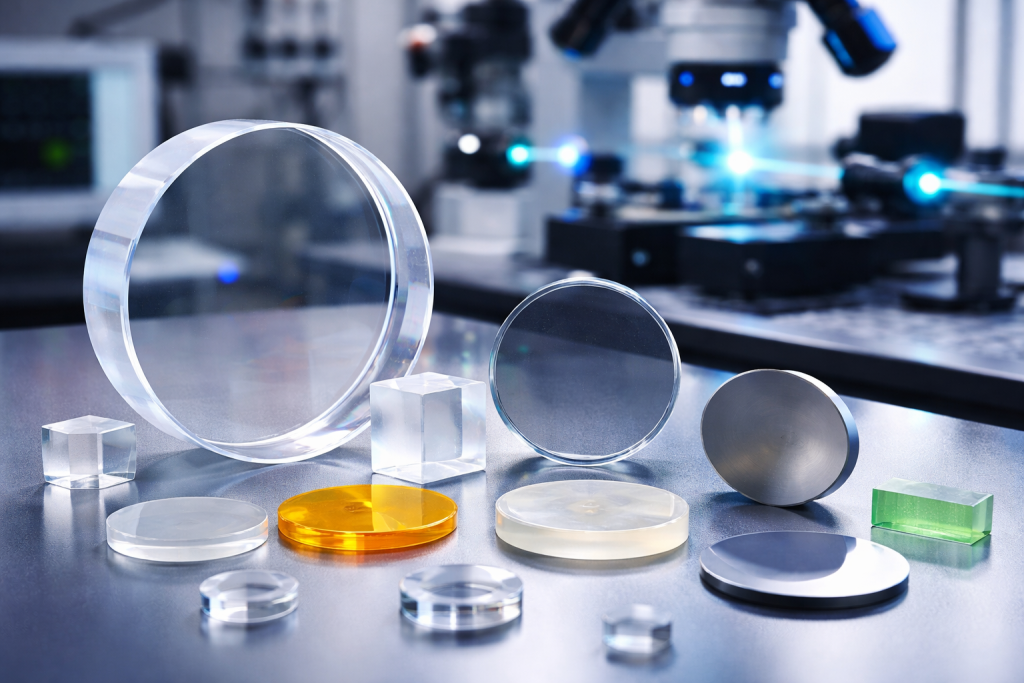

Matériaux pour fenêtres optiques sont des composants essentiels des systèmes optiques et photoniques modernes, y compris l'ingénierie laser, l'imagerie infrarouge, l'instrumentation aérospatiale, l'équipement semi-conducteur et les systèmes d'inspection industrielle.
Leur rôle principal n'est pas seulement de transmettre la lumière avec une perte minimale, mais aussi d'isoler physiquement les environnements internes sensibles des conditions externes extrêmes telles que les températures élevées, la pression, les radiations ou l'exposition aux produits chimiques.
Comme chaque matériau présente des plages de transmission optique et des propriétés physiques distinctes, le choix correct du matériau détermine directement les performances, la fiabilité et la durée de vie du système.
2. Silice fondue (quartz)
La silice fondue (quartz) est l'un des matériaux les plus utilisés pour les fenêtres optiques en raison de son excellente transparence aux UV et de la maturité de son processus de fabrication.
Caractéristiques optiques
- Plage de transmission : ~180 nm - 2500 nm (de l'UV au proche infrarouge)
Avantages
- Excellente transmission dans l'ultraviolet, idéale pour les systèmes optiques UV
- Faible dilatation thermique, forte résistance aux chocs thermiques
- Grande stabilité chimique contre les acides et les environnements les plus corrosifs
- Technologie de traitement mature et coût relativement faible
Limites
- Performances limitées dans la gamme des infrarouges moyens et lointains
- Dureté modérée, sensible aux rayures de surface
- Une distorsion thermique peut se produire en cas d'exposition à un laser de forte puissance.
Applications typiques
Systèmes de lithographie UV, optiques de laboratoire et protection standard des fenêtres laser
3. Saphir (Al₂O₃)
Le saphir (oxyde d'aluminium) est un matériau optique de première qualité largement utilisé dans les environnements extrêmes.
Caractéristiques optiques
- Plage de transmission : ~150 nm - 5500 nm (de l'UV profond à l'IR moyen)
Avantages
- Dureté extrêmement élevée (la deuxième après le diamant)
- Excellente résistance aux hautes températures
- Excellente résistance aux chocs et à l'usure
- Forte inertie chimique
Limites
- Anisotropie optique (effets de biréfringence)
- Processus d'usinage difficile et coûteux
- Disponibilité limitée de cristaux de grande taille
Applications typiques
Fenêtres de visualisation pour l'aérospatiale, équipements de haute mer, capteurs à haute pression et systèmes de protection laser
4. Verre optique (BK7)
Le verre optique BK7 est l'un des matériaux de verre optique commercial les plus courants utilisés dans les systèmes à lumière visible.
Caractéristiques optiques
- Grande transparence dans le spectre visible avec des performances stables
Avantages
- Faible coût et facilité de fabrication
- Grande homogénéité optique
- Adapté à la production de masse
Limites
- Mauvaise stabilité thermique dans des environnements difficiles
- Résistance limitée aux chocs et aux contraintes mécaniques
- Ne convient pas aux applications à haute température
Applications typiques
Objectifs d'appareils photo, microscopes et instruments optiques généraux
5. Matériaux optiques infrarouges
5.1 Séléniure de zinc (ZnSe)
Le séléniure de zinc (ZnSe) est largement utilisé dans les systèmes optiques infrarouges.
- Plage de transmission : ~0,6-20 μm
- Excellente transmission des infrarouges
Avantages
- Transparence IR élevée
- Convient aux systèmes laser CO₂
Limites
- Matériau souple, facilement rayable
- Nécessite des revêtements protecteurs
- Coût relativement élevé
5.2 Germanium (Ge)
Le germanium (Ge) est un matériau essentiel pour les systèmes d'imagerie thermique.
Avantages
- Excellentes performances dans la gamme 8-12 μm
- Indice de réfraction élevé, avantageux pour la conception d'images
Limites
- Haute densité (composants lourds)
- Propriétés optiques sensibles à la température
- Cher par rapport aux autres solutions
5.3 Silicium (Si)
Le silicium (Si) est largement utilisé dans les applications infrarouges industrielles.
Avantages
- Bonnes performances dans la gamme 1,2-8 μm
- Forte stabilité mécanique
- Coût avantageux par rapport au Ge et au ZnSe
Limites
- Opaque dans le spectre visible
- Variation des performances à des températures élevées
6. Carbure de silicium (SiC)
Le carbure de silicium (SiC) est un matériau structurel et optique de pointe conçu pour les environnements extrêmes.
Caractéristiques optiques
- Large potentiel d'application optique dans des conditions difficiles
Avantages
- Conductivité thermique extrêmement élevée
- Rigidité et résistance mécanique exceptionnelles
- Résistance exceptionnelle aux chocs thermiques
- Convient aux systèmes optiques de haute puissance
Limites
- Extrêmement difficile à usiner
- Coût de production élevé
- Fabrication complexe de surfaces de qualité optique
Applications typiques
Systèmes optiques aérospatiaux, fenêtres laser de haute puissance et équipements industriels de précision
7. Logique de sélection des matériaux
Le choix d'un matériau approprié pour les fenêtres optiques nécessite la prise en compte de multiples facteurs techniques :
- Gamme de longueurs d'onde (UV / visible / infrarouge)
- Conditions environnementales (température, pression, corrosion)
- Exigences mécaniques (résistance aux chocs, dureté, durabilité)
- Coût et fabricabilité
Lignes directrices pratiques pour la sélection
- Systèmes UV → Silice fondue
- Environnements mécaniques/thermiques extrêmes → Saphir ou SiC
- Systèmes infrarouges → ZnSe, Ge ou Si
- Optique visible générale → BK7
8. Tendances futures en matière de développement
L'évolution des matériaux des fenêtres optiques est dictée par les technologies de la prochaine génération, telles que l'exploration aérospatiale, la mise à l'échelle des semi-conducteurs et les systèmes laser à haute puissance.
Les principales tendances sont les suivantes :
- Extension des capacités de transmission à spectre ultra large
- Pureté cristalline plus élevée avec moins de défauts internes
- Amélioration de la rentabilité de l'usinage de précision
- Croissance des céramiques avancées comme le saphir et le SiC pour les applications extrêmes
9. Conclusion
Il n'existe pas de “meilleur” matériau universel pour les fenêtres optiques, mais seulement le choix le plus approprié pour une application spécifique.
Les exigences des systèmes devenant de plus en plus élevées, les matériaux tels que le saphir (oxyde d'aluminium) et le carbure de silicium (SiC) gagnent rapidement en importance en raison de leurs performances inégalées dans les environnements extrêmes.
L'avenir de la technologie des fenêtres optiques sera défini par une couverture spectrale plus large, une plus grande pureté des matériaux et des technologies de fabrication à faible coût plus avancées.
